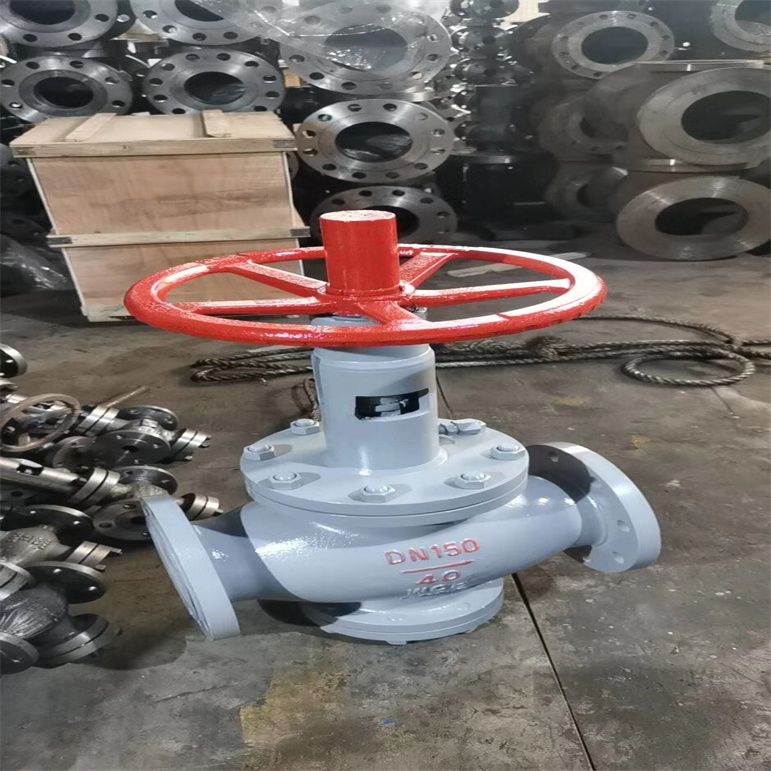

TP41Y閥套式法蘭排污閥操作應用案例

節流截止放空閥是一種集節流、截止和放空功能于一體的閥門，它在多個工業領域中發揮著重要作用。以下是關于節流截止放空閥作用的詳細分析：TP41Y閥套式排污閥采用節流軸與閥座噴嘴、套墊窗口與閥座通道、閥芯底端與閥套窗口的多級節流技術，打破了傳統的排污閥結構功能原理。具有密封零泄漏、耐沖刷、防堵塞密封面自清掃、節流降壓、滿足大顆粒雜質排放等優良性能，特別能滿足惡劣工況條件下的排污要求， 使用壽命比傳統排污閥高810倍。廣泛用于石油、 天然氣、化工、冶金等領域管道集輸軸裝置直接排污。抗硫合金、陶瓷節流部件與特殊密封副結構產品可滿足高壓差、高含h2s、CO2、Cl-介質條件下耐沖刷、防腐蝕的使用要求。

二、TP41Y閥套式法蘭排污閥操作應用案例產品主要性能

1、密封可靠：閥芯、閥座采用硬軟雙質密封副，節流部位與密封面分開，減小了氣流對密封面的沖刷，滿足高壓氣、液介質“零泄漏” 。

2、節流功能：采用節流軸與閥座噴嘴、套墊窗口與閥座通道、閥芯底端與閥套窗口的多級節流結構設計，既能滿足排污流量的變化，又能滿足不同工況的需要，而且有效緩減了含濕氣和沙粒較重的介質對閥芯密封副的沖刷。

3、緩壓空行程：在節流軸和閥座噴嘴、套墊與閥座內腔、閥芯與閥套下端配合處分別設有一段等距同步緩壓空行程，使得閥芯離開閥座密封面有足夠空間距離時，介質才開始節流、排放，降低了密封面受到的沖刷力，有效保護密封面。

4、 自清掃功能：閥門關閉過程中，套墊與閥座通道的配合間隙阻止較大顆粒介質流向密封付，介質從套墊斜角處進入閥座通道，流阻系數增加，流速加快，閥座端面介質徑向力增加，實現閥座密封面的吹掃；閥芯底部凹槽處由于介質改變流向產生渦流，實現軟密封副的自吹掃，從而避免了硬軟密封面粘附雜質，保證了閥門排污后的密封性能。

5、排污功能：排放時，閥門內部設置的緩壓空行程，避開了開啟時高壓差介質的直接沖刷，能有效保護密封面，延長閥門使用壽命。閥門關閉過程中，硬、軟雙質密封面的自清掃，避免了硬、軟雙質密封面粘俯雜質，防止了關閉后密封面被劃傷，保證密封可靠，滿足惡劣工況條件下排污使用要求。

6、自動儲渣和排渣：閥門閥芯設置儲渣槽和排渣槽，并有兩道O形圈，減少接觸面積，降低摩擦阻力，閥芯下端O形圈在閥套內上下移動實現自動儲渣和排渣，自動清掃，保證清潔，減少磨損，延長閥門啟閉壽命次數。

7、閥芯開設平衡孔和貯渣槽，啟閉力矩小，開啟輕便靈活。

8、在密封填料間設置了O形密封圈與聚四氟乙烯填料交叉作用，保證閥桿處不泄漏和延長閥桿使用壽命。

TP41Y閥套式法蘭排污閥操作應用案例

一、節流功能

節流截止放空閥通過閥套上設計的對稱節流小孔，引導介質實現分層流動，有效防止介質產生紊流和漩渦。這種節流設計不僅提高了節流效果，還延長了閥門的使用壽命。在需要精確控制流量的場合，節流截止放空閥能夠穩定地調節介質的流量，滿足工藝要求。

二、截止功能

節流截止放空閥具有可靠的截止功能，能夠在需要時切斷介質的流動。其閥瓣采用軟硬雙重密封結構，軟密封座安裝在獨立的閥座密封槽內，并由閥套固定。這種設計確保了在高壓氣體介質條件下的零泄漏。在常閉狀態下，閥瓣硬密封緊壓在閥座凸臺上，形成一道硬質密封；同時，閥瓣上的軟質密封與閥座端面緊壓，形成第二道密封。這種雙質密封結構保證了閥門的零泄漏性能。

三、放空功能

節流截止放空閥的多級節流結構保證了閥門在全壓差下都能實現放空功能。當需要放空時，首先全開放空球閥（如果系統中有的話），然后再打開節流截止放空閥，確保介質能夠放空。這種放空功能在需要排放管道內積存的介質或進行設備維護時尤為重要。

四、應用領域

節流截止放空閥廣泛應用于石油、天然氣、煤氣、石油液化氣及煉油、機場、化工、油氣儲運等的管道上。在化工生產過程中，它用于對液體的流量進行精確控制，保證生產線的穩定性和生產效率。在聯合循環電廠中，它用于將余熱鍋爐的主蒸汽繞過汽輪機排放到大氣中，以控制機組溫度。在機場設施中，它用于控制和排放氣體，確保機場設備的正常運行和安全。此外，在冶金、紡織、醫藥等行業中也有廣泛應用。

五、其他特點

操作與維護方便：節流截止放空閥具有啟閉力矩小、操作方便、易于維修等特點。閥門可以在管線帶壓狀態下進行在線維修，更換填料等一系列易損件。

緩壓裝置：節流截止放空閥還配備了緩壓裝置，能夠滿足特殊工況條件下介質的正反向流動需求。緩壓狀態下的工作原理是通過閥瓣與籠形套內徑形成的密封，沒有直接放空泄壓，從而達到緩和作用。延長使用壽命：節流部位與密封部位分開，避開了介質的直接沖刷，從而延長了閥門的使用壽命。閥套式法蘭排污閥廣泛應用于石油、天然氣、煤氣、石油液化氣及煉油、機場、化工、油氣儲運等的管道上作關閉介質裝置。
TP41Y閥套式法蘭排污閥操作應用案例

閥套式法蘭排污閥產品特點：
1、閥套式法蘭排污閥是一種新式的節省、截止、放空商品，該閥門選用籠形迷軍團節省，具有多級節省作用，節省作用顯著、密封牢靠、操作保護便利等特色。
2、閥套式法蘭排污閥選用兩層密封（硬、軟質密封）使密封牢靠、硬質合金封面能夠更耐氣流沖刷、耐磨損，兩層密封能做到在高壓氣體介質條件下的零走漏。閥門運用壽命長。
3、閥座的密封面選用錐度密封，有利于閥門本身清潔附在密封面上的臟物。
4、閥瓣上設置了平衡孔，活塞式密封，確保了啟/閉全壓差條件下安穩操作，敞開簡便靈敏、啟閉扭矩小。
5、填料選用帶自密封才能的V形填料布局，無需調理，開、關極為簡便。填料函處設有輔佐密封油脂寫入布局，使閥門填料密封功用牢靠。
6、閥套式法蘭排污閥能夠進行在線維修，管線能夠帶壓狀態下替換填料等一系列易損件。
7、閥套式法蘭排污閥在閥門的底部設置了較大的排污孔，必要時要以翻開，整理閥內污物。
8、排污閥閥瓣的外園處高有O形密封圈，在啟/閉時具有自打掃功用和密封，排污時具有節省降壓功用。

閥套式法蘭排污閥工作原理：
1、常閉狀態：閥瓣硬密封付壓在閥座凸臺上，形成一道硬質密封，同時嵌在閥瓣上的軟質密封與閥座端面緊壓，形成第二道密封，雙質密封結構保證了閥門的零泄漏，再由于閥瓣開設了平衡孔，使閥門在關閉、開啟時，閥瓣受到較小的作用力，也使閥門開啟、關閉時具有較小的力矩。
2、緩壓狀態：閥瓣底端離開閥座密封面時，由于閥瓣底端面接近籠形套開糟處底邊緣，此時閥瓣與籠形套內徑形成一道密封。而沒有直接放空泄壓，從而達到緩和作用。
3、節流狀態：閥瓣底羰離開閥座，進一步開啟，小節流頭處形成一級節流，高速流體經緩壓節流后直接流向小閥瓣，由于閥套窗口邊緣是*終節流面，高壓介質直接沖刷節流通道時，閥瓣底端由于介質向改變產生渦流，緩減了介質地閥瓣的直接沖刷，從而閥座密封也避開了介質的直接沖刷，同時由于閥瓣密封面是錐形的，可以吹掃閥座密封面上的污物及雜質，保護密封面，從而延長閥門的使用壽命。
4、全開狀態：閥瓣處于全開啟狀態時，整個閥門處于全放空狀態，流體在冷門中的阻力較小，縮短了放空時間，提高了閥門的放空效果。

閥套式法蘭排污閥性能規范：

閥套式法蘭排污閥外形結構圖：


閥套式法蘭排污閥零件材料：

閥套式法蘭排污閥連接尺寸：

三、TP41Y閥套式法蘭排污閥操作應用案例產品日常維護

①周期性維保閥門在開關50次左右時應加注一次密封脂，并定期在閥桿與螺套梯形螺紋處加注潤滑脂。

②承壓邊界其完整性主要是要求承壓部件完好無損，固定裝配連接處的承壓密封，以及在大多數情況下保證運動的閥桿和閥蓋之間有效的工作密封。 承壓邊界和固定裝配連接處應經常檢查并確認。

③拆卸拆卸檢查時，應注意閥體及閥座間的角密封、0形密封環是否損壞，如有損壞則需盡快更換。

④每季度對不常動作的閥門進行一次開關操作。

⑤拆卸檢查時，應注意閥體及閥座間的軟密封、 0形圈是否損壞，若有則須更換。

⑥閥門在使用中如出現內漏，可旋轉手輪連續啟閉幾次，讓介質吹掃閥芯閥座密封面，保證密封面清潔，再投入使用。

⑦吹掃后若仍存在內漏，則切斷氣源，松開拆卸上蓋的緊固螺母，整體將閥芯總成抽出，然后檢查閥芯閥座密封面是否有雜質黏附，閥座軟密封〇形圈是否損壞，如有則及時清潔或更換。

⑧檢修操作步驟：先拆掉閥門底蓋螺母，看有無雜質，排掉雜質后，再拆幵中法蘭螺母，用力取出閥芯、閥套并清洗干凈，檢查密封面有無損壞。若密封面損壞，必須更換密封面，同時檢查各密封圈是否損壞，更換好后，在閥套外壁和內壁抹上機油，放入閥套和閥芯，裝好閥門。
