Q61F-16RL 316L不銹鋼三片式承插焊球閥選型指南

承插焊球閥屬于手動類球閥。球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。球閥主要用于截斷或接通管道和設備介質，也可用于流體的調節與控制，球閥流體阻力小，結構簡單，體積小，重量輕，緊密可靠，操作維修方便，不會引起閥門密封面的侵蝕，適用范圍廣。三片式焊接球閥產品特點：應用規范公稱壓力：1.6-16MPa 適用溫度：-20～150℃～350℃ 焊接類型：對焊（BW）、承插焊（SW）三片式焊接球閥。

它是依靠球體繞閥體中心線作90度旋轉來達到開啟、關閉的一種閥門。直通式球閥在管路中主要用來做切斷介質的。對接焊方式有承插焊、坡口焊、平。對焊球閥是近年來被廣泛采用的一種新型閥門，此閥可水平安裝或垂直安裝。球閥主要用于接通或阻斷管路介質，尤以用在要求迅速開閉的部位更佳，如應急卸荷等處。不銹鋼焊接球閥是本廠引進 國外新的設計工藝與設備研發而成新型節能截斷類閥門。由于焊接球閥結構特殊、新穎、實用、重量輕耗材少，在現今的環保節能經濟形式下，是一種很好節能環保產品。其特點在閥門關斷時內部泄漏量可達到“零泄露”狀態，可使能源流失造成的損失降低到zui低點。大大提高節能性與流體計量的度。閥門由焊接的閥體和碳增強特氟隆密封墊組成，可以頻繁操作，在有雜質及化學物質的情況下長壽命運行。研磨精細的不銹鋼球體可以保證多年開閉自如，運行可靠。采用浮球結構，斜面彈性保證密封圈緊壓在球體之上，即使在壓力不穩定的情況下，閥門可以保證嚴密。 解決了各集輸送系統 存在的“跑、冒、滴、漏”，相象，從而大大提高了安全性，降低了維護使用等費用，給用戶了提供了方便. 球閥以其優越的性能在現代工業中得到普遍應用，促進現代工業的快速發展。全焊接球閥是使用zui為普遍的閥門類型，具有穩定性、密封性、耐磨耐用性和使用壽命長等特點，備受城市燃?xì)狻⒐�熱、鋼鐵廠等領域的青睞，而且隨著生產技術的革新、改進，全焊接球閥的加工精度更高、應用更加廣泛。

我們在使用全焊接球閥的時候，首先要學會正確安裝球閥，才能確保正常運作。首先要正確吊裝全焊接球閥的閥門，焊接前不要去除保護帽，保護閥門的完整性。的工藝是確保全焊接球閥運行功效的重要因素。一切準備就緒后，要砌筑大型閥門井，安全的使用環境，保護全焊接球閥。

Q61F-16RL 316L不銹鋼三片式承插焊球閥選型指南技術參數
全焊接球閥在操作時候速度要適中，不能過快或過慢，特別是開啟、閉合的時候，過快的操作容易使閥桿受到損壞，過慢的話容易造成介質沖刷磨損。全焊接球閥的閥門的開啟、閉合不能趨于中間位置，這樣容易損壞閥座，機械要*開啟或*閉合。定期清洗全焊接球閥的閥座腔，保持機械一定的清潔度，確保球閥正常運行，延長全焊接球閥的使用壽命，降低更換成本。

2：Q61F-16RL 316L不銹鋼三片式承插焊球閥選型指南的特點：

a． 流體阻力小，其阻力系數與同長度的管段相等。

b． 結構簡單、體積小、重量輕。

c． 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。

d． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

e． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

f． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

g． 適用范圍廣，通徑從小到幾毫米，大到1米，從高真空壓力都可應用.

Q61F-16RL 316L不銹鋼三片式承插焊球閥選型指南主要優點如下：
適用于經常操作，啟閉迅速、輕便。
1.流體阻力小。
2.結構簡單，相對體積小，重量輕，便于維修。
3.密封性能好
4.不受安裝方向的限制，介質的流向可任意。
5.無振動，噪聲小。

Q61F-16RL 316L不銹鋼三片式承插焊球閥選型指南產品特征

公稱壓力	1.6-6.4MPa
適用穩定范圍	-20～232℃～350℃
適用介質	水、油、氣及某些腐蝕性液體（W。O。G）
對焊標準(BW)	GB12224.ANSIB16.25

Q61F-16RL 316L不銹鋼三片式承插焊球閥選型指南主要零件材料

零件名稱	材質
閥體	不銹鋼CF8M	碳鋼WCB
密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
閥蓋	不銹鋼CF8M	碳鋼WCB
球體	不銹鋼SS316	不銹鋼SS304
閥桿	不銹鋼SS316	不銹鋼SS316
螺母	不銹鋼SS304	不銹鋼SS304
墊圈	不銹鋼SS304	不銹鋼SS304
手柄套	塑料	塑料
手柄	不銹鋼SS304	不銹鋼SS304
閥桿螺母	不銹鋼SS304	不銹鋼SS304
填料壓蓋螺母	不銹鋼SS304	不銹鋼SS304
填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
止推墊圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
螺栓	不銹鋼SS304	不銹鋼SS304

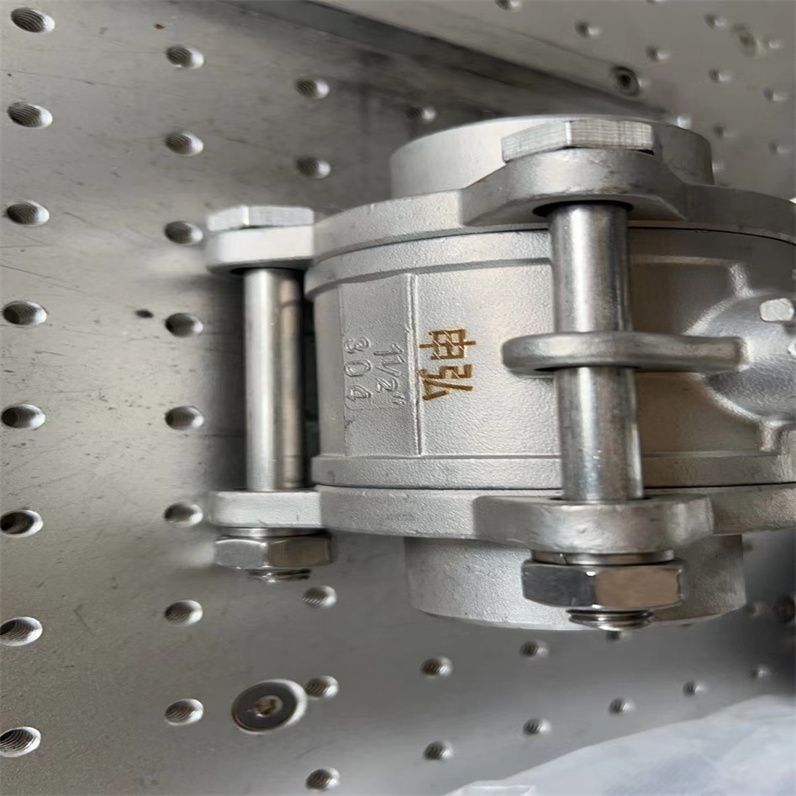

Q61F-16RL 316L不銹鋼三片式承插焊球閥選型指南實物圖





Q61F-16RL 316L不銹鋼三片式承插焊球閥選型指南產品特征



公稱壓力	適用穩定范圍	適用介質	承插焊標準SW
1.6-6.4MPa	-20～232℃～350℃	水、油、氣及某些腐蝕性液體（W。O。G）	GB12224.ANSIB16.25

Q61F-16RL 316L不銹鋼三片式承插焊球閥選型指南主要連接尺寸及重量



SIZE	1/4"	3/8"	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
D	11.6	12.7	15	20	25	32	38	50	65	80	100
L	68	68	72	82	90	112	120	145	185	210	268
H	50	50	60	64	71	78	86	95	130	148	173
E	100	100	130	130	165	165	190	190	250	250	280
F	14.1	17.6	21.8	27.5	34.7	43.0	49.0	61.5	77.0	90.0	115.2
P	10	10	10	13	13	16	16	18	18	20	20

Q61F-16RL 316L不銹鋼三片式承插焊球閥選型指南主要零件材料



零件名稱	材質
閥體	不銹鋼CF8M	碳鋼WCB
密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
閥蓋	不銹鋼CF8M	碳鋼WCB
球體	不銹鋼SS316	不銹鋼SS304
閥桿	不銹鋼SS316	不銹鋼SS316
螺母	不銹鋼SS304	FCD45
墊圈	不銹鋼SS304	FCD45
手柄套	塑料	塑料
手柄	不銹鋼SS304	不銹鋼SS304
閥桿螺母	不銹鋼SS304	B7
填料壓蓋螺母	不銹鋼SS304	不銹鋼SS304
填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
止推墊圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
螺栓	不銹鋼SS304	不銹鋼SS304



球閥的球的安裝是一個需要細心和耐心的過程，以下是一個基本的安裝步驟，供您參考：

一、Q61F-16RL 316L不銹鋼三片式承插焊球閥選型指南準備工作

準備工具：確保您擁有扳手、清潔工具、密封膠、標記筆等基本工具。同時，根據球閥的具體型號和連接方式，可能還需要特定的安裝工具。

檢查球閥和管道：核對球閥的標志，確保球閥完好無損。同時，檢查管道，確保其與球閥的尺寸匹配，且管道內干凈無雜質。

二、Q61F-16RL 316L不銹鋼三片式承插焊球閥選型指南安裝球閥球

清洗和檢查：

將球閥和管道清洗干凈，去除表面的油污、焊渣和雜質。

檢查球閥的閥孔，清除可能存在的污物，并清洗閥孔，以確保閥座與球之間無異物。

安裝球座：

球座一般是由兩個半球體構成，用螺紋配對固定。確保球座安裝正確，且與管道同軸。

球閥的止推軸用于固定球座，確保止推軸安裝牢固。放置球閥球：

將球閥球放在球座上，注意球閥球的方向。球閥球的方向決定了其密封性能和使用壽命，因此需要根據實際情況選擇合適的方向。

確保球閥球與球座緊密貼合，無松動或間隙。

固定球閥球：

使用止推軸與球座固定球閥球，同時確保球閥球的兩端螺絲均勻擰緊，以防球在運行中松動。

注意不要過度擰緊螺絲，以免損壞密封面或球體。

三、Q61F-16RL 316L不銹鋼三片式承插焊球閥選型指南后續步驟

連接管道：

根據球閥的連接方式（如螺紋連接、法蘭連接等），將球閥與管道連接起來。

確保連接處緊密無泄漏，并按要求裝上密封墊。

測試運行：

開啟水源或相關流體，緩慢打開球閥，檢查是否有泄漏現象。

確認閥門工作正常后，方可正式投入使用

四、Q61F-16RL 316L不銹鋼三片式承插焊球閥選型指南注意事項

保持清潔：在整個安裝過程中，務必保持球閥和管道的清潔，避免雜質進入影響密封性能。

正確安裝：確保球閥球的方向正確，且與球座緊密貼合。同時，注意安裝順序和步驟，避免遺漏或錯誤。

均勻擰緊：在固定球閥球時，要確保螺絲均勻擰緊，避免出現緊松不一的情況。

操作：如果您對球閥的安裝不熟悉或沒有相關經驗，建議尋求人士的幫助以確保安裝質量和安全。

以上信息僅供參考，具體安裝步驟可能會因球閥的型號、規格和連接方式而有所不同。因此，在進行安裝前，請務必參考球閥的使用說明書或咨詢?nèi)耸恳垣@取準確的安裝指導。

Q61F-16RL 316L不銹鋼三片式承插焊球閥選型指南安裝球閥的步驟

球閥安裝需遵循標準化流程，確保密封性和操作可靠性。以下是詳細步驟及注意事項：

一、安裝前準備

（一）檢查與核對

（1）確認球閥型號、規格與管道參數一致，檢查閥體、密封面及執行機構（如氣動頭）是否完好。

（2）清理管道內雜質（如焊渣、銹蝕），避免劃傷密封面。

（二）工具與材料

準備專用工具（如扭矩扳手、內六角扳手）、密封墊片、潤滑脂（如特221潤滑脂）及緊固件。

二、安裝操作步驟

（一）管道定位與連接

（1）將球閥垂直或水平安裝于管道，確保閥體箭頭方向與介質流向一致。

（2）法蘭連接時，需對中法蘭孔并安裝密封墊片，按對角順序均勻擰緊螺栓（扭矩參考閥門公司標準）。

（二）執行機構安裝

（1）氣動/電動執行器需垂直安裝，氣源接口連接后需進行泄漏測試（如肥皂水涂刷檢查）。

（2）手動球閥需確保手柄操作空間充足，避免與障礙物干涉。

（三）密封與潤滑

（1）填料函處涂抹潤滑脂，填料需分層壓緊，避免過度擠壓導致閥桿卡澀。

（2）法蘭連接處涂抹密封膠（如厭氧膠）增強密封性。

三、安裝后檢查

（一）功能測試

（1）操作球閥全開/全閉3-5次，確認啟閉靈活無卡滯。

（2）執行機構（如氣動頭）需進行開關信號測試，確保反饋準確。

（二）泄漏檢測

法蘭連接處、填料函及閥體焊縫需進行氣密性測試（如充壓至1.5倍工作壓力，保壓10分鐘無泄漏）。

（三）記錄與標識

記錄安裝日期、人員及壓力測試數據，粘貼流向標識。

（四）注意事項：

（1）禁止帶壓安裝，需確保管道壓力已釋放。

（2）焊接時需采用氬弧焊打底，避免高溫?fù)p壞密封面。

（3）長期停用后需重新潤滑并測試密封性。
