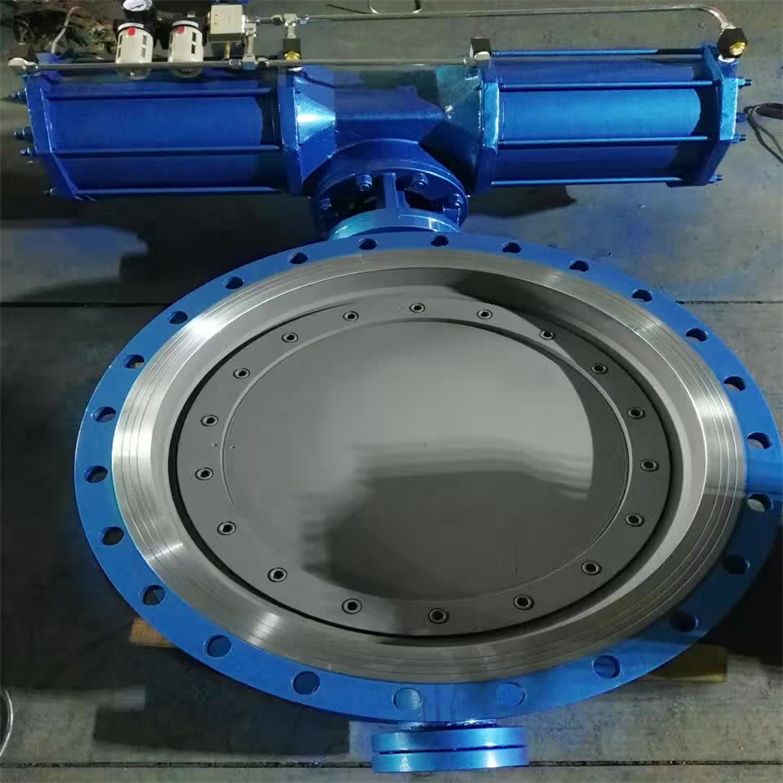

TD641W氣動大口徑法蘭式通風蝶閥技術參數

通風蝶閥采用鋼板焊接制造，具有結構尺寸短，重量輕，安裝方便等特點。該閥驅動力矩小，啟閉靈活，操作方便。閥體上設置油密封擋圈，密封副之間無可見間隙，泄漏率小。蝶板與閥體間的膨脹間隙大，能有效防止因熱漲冷縮造成的卡死現象。本閥可配備多種驅動裝置，如手動裝置、蝸輪傳動裝置、氣動裝置、電動裝置。通風蝶閥 用于治金、師化、電力、建材、礦山等工業管線，對介質氣體氣控制或調節作用。工作原理：蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則處于全開狀態。蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。蝶閥處于開啟位置時，蝶板厚度是介質流經閥體時阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊本實用 公開了一種氣缸式執行機構，包括氣缸、推桿、設置在氣缸下方的支架和設置在氣缸內部支架上方的活塞，氣缸頂部設有延伸到氣缸內部的調節螺釘，氣缸內設有開有孔的活塞，氣缸下部通過氣缸卡環和支架相連，推桿下部設置在支架內部，推桿上部穿過活塞的孔延伸到氣缸內部，推桿上部外側設有推桿隔離套，推桿隔離套一端和推桿上部頂端設置的鎖緊螺母相連，一端和活塞相接觸，調節螺釘下方連接彈簧罩，彈簧罩和活塞之間卡環連接有雙彈簧，內彈簧外包圍有外彈簧，推桿上部位于內彈簧內。本實用 提供一種具有雙彈簧設置的氣缸式執行機構，能夠提供較大的彈簧力幫助執行機構在氣源故障時快速安全復位。氣缸式執行機構能承受的氣源壓力高、推力大、行程速度快、且堅固 配用雙作用閥門定位器，氣缸的上部和下部同時接受純凈的壓縮空氣，不和腐蝕性大氣環境進行氣體交換，使用壽命長。正常工作時按雙作用氣缸執行機構動作，氣源故障時，彈簧可以使閥芯安全復位，使閥門關閉或打開。單彈簧在氣源故障時，復位能力有限，對于需要更大的復位彈性力的閥體來說，力道遠遠不夠。

TD641W氣動大口徑法蘭式通風蝶閥技術參數

實用 內容本實用 提供一種具有雙彈簧設置的氣缸式執行機構，能夠提供較大的彈簧力幫助執行機構在氣源故障時快速安全復位。本實用 的目的通過以下技術方案來達到:氣缸式執行機構，包括氣缸、推桿、設置在氣缸下方的支架和設置在氣缸內部支架上方的活塞，氣缸頂部設有延伸到氣缸內部的調節螺釘，氣缸內設有開有孔的活塞，氣缸下部通過氣缸卡環和支架相連，推桿下部設置在支架內部，推桿上部穿過活塞的孔延伸到氣缸內部，推桿上部外側設有推桿隔離套，推桿隔離套一端和推桿上部頂端設置的鎖緊螺母相連，一端和活塞相接觸，調節螺釘下方連接彈簧罩，彈簧罩和活塞之間連接有首尾相連的內彈簧和外彈簧，內彈簧外包圍有外彈簧，推桿上部位于內彈簧內。所述內彈簧和外彈簧的下端均固定在被鎖緊螺母固定在活塞上的彈簧座上。所述推桿下方設有推桿夾，推桿夾和設置在支架內部一側豎直方向上的滑桿滑動連接。所述支架內相對于滑桿的一側設有行程標尺。
廣泛應用于通風除塵系統，對含塵氣體、煤氣管道、通風凈化裝置、煙氣管道等作為流量調節和截流用。氣動通風蝶閥采用優質耐磨材料焊接而成，具有耐磨性好、工作穩定可靠、操作方便、動作 靈敏、泄漏率小、使用壽命長、安裝維修方便等特點，特別適用于低壓差、大口徑、大流量場合，它與各種執行機構組合配套使用，組合成不同性能的閥門。氣動通風蝶閥與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。或者配行程限位開關、電磁閥、減壓閥及0.4 ~ 0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動通風調節蝶閥主要適用于工業、冶金、環保等管道作通風調節介質流量之用。

TD641W氣動大口徑法蘭式通風蝶閥技術參數產品特點：
1、設計新穎、合理、結構*，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、采用適應的材料以滿足低、中、高等不同介質溫度其及腐蝕性介質等。
TD641W氣動大口徑法蘭式通風蝶閥技術參數執行器技術參數：

采用GT/AT/AW氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器，拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁合金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

TD641W氣動大口徑法蘭式通風蝶閥技術參數主要零件材料：

TD641W氣動大口徑法蘭式通風蝶閥技術參數主要性能規范：

TD641W氣動大口徑法蘭式通風蝶閥技術參數安裝連接尺寸：

TD641W氣動大口徑法蘭式通風蝶閥技術參數產品選型：
1、閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。

2、執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)。

1. 電磁閥及消音器檢查保養每6個月對電磁閥進行檢查保養，主要檢查電磁閥有沒有臟東西堵住，閥芯活動是否自如，消音器有沒有臟東西堵住，是否通暢。氣源是否干凈沒水分。
2.氣缸檢查保養計劃平時做好氣缸表面清潔及氣缸轉軸卡簧處加油，每6個月定期將氣缸端蓋打開檢查氣缸內有無雜物及水分，以及潤滑脂狀態。如潤滑脂缺少或已干固，需將氣缸拆開做 保養清理之后再加潤滑脂。
2. 閥體檢查每6個月檢查閥體外觀是否良好，安裝法蘭有無泄露，如果方便檢查閥體密封是否良好，無磨損，及閥板運行是否靈活，閥門有無異物卡住。
4. 氣缸體拆卸及組裝方法及注意事項首先將氣缸從閥體上拆下來，先把氣缸兩端蓋拆開，拆活塞時一定要注意活塞齒條的方向，然后用外力順時針旋轉氣缸軸使活塞運行到外邊，再將關閥孔慢慢通氣用氣壓輕輕將活塞頂出，但此方法一定要注意慢慢通氣，否則活塞會突然噴出，有點危險！然后將氣缸軸上卡簧拆掉，氣缸軸就可以從另一端拿出來。然后就可以對每個部件進行清理，加潤滑脂，需加潤滑脂部位為：氣缸內壁及活塞密封圈，齒條及背環片，還有齒輪軸及密封圈。
5.氣缸與閥體安裝調試方法及注意事項首先將閥門用外力置于關閉狀態，即順時針旋轉閥軸直到閥板與閥座密封接觸，同時將氣缸也置于關閥狀態（即氣缸軸上方小槽與缸體成垂直狀態，對于順時針旋轉為關閥的閥門），然后將氣缸裝到閥門上去（安裝方向與閥體平行或垂直都可以），再看螺絲孔是否對正，不會有太大偏差，如有少許偏差，將氣缸體轉動一點就可以了，然后將螺絲緊固。
TD641W氣動大口徑法蘭式通風蝶閥技術參數氣動蝶閥調試時，先檢查閥門配件是否安裝 ，電磁閥及消音器等，如有不 ，不得調試，正常供氣氣壓力0.6MPA±0.05MPA，運行前確保閥體內無雜物卡在閥板處，*調試運行時用手動操作電磁閥手動鈕（手動操作時電磁閥線圈失電，手動操作才有效；電控操作時將手動扭置于0位，電控操作才有效，0位為關閥，1位為開閥，即得電開閥，失電關閥如需得電關閥，失電開閥，將電磁閥線圈旋轉180度安裝即可），并觀察閥門運行狀態。如果在調試運行過程中發現閥門在開閥起始位置時很慢，但只要動作之后就很快，這種情況是閥門關閉過緊，只需將氣缸行程調小一點即可（把氣缸兩端行程調節螺絲同時往里調一點，調整時需將閥門運行到開位置，然后將氣源關掉再調），調到閥門開啟輕松，關到位不漏就行了。如果消音器為可調節消音器，則可以調節閥門的開關速度，需將消音器調節到閥門開關速度適合的開度。如果調得過小，可能使閥門不動作。

一、TD641W氣動大口徑法蘭式通風蝶閥技術參數的安裝

氣動閥門的安裝是實現其功能的重要步驟。在進行安裝之前，我們需要了解氣動閥門的結構和工作原理，以確保正確安裝和使用。下面我們將詳細介紹氣動閥門的安裝步驟和注意事項。
1. 準備工具和材料
在安裝氣動閥門之前，我們需要準備一些必要的工具和材料，例如螺絲刀、扳手、潤滑油、橡膠密封圈等。同時，還需要確保所使用的氣動閥門符合相關標準和規范。
2. 檢查氣動閥門
在安裝前，應對氣動閥門進行仔細檢查，包括外觀、型號、規格、質量等方面。確保氣動閥門沒有損壞，并且符合實際需求。同時，還需要核對氣動閥門的進出口尺寸、工作壓力等參數，以確保其與管道系統相匹配。
3. 清理管道
在安裝氣動閥門之前，需要清理管道內的雜質和異物，以確保氣動閥門能夠正常工作。同時，還需要對管道進行防腐處理，以提高其使用壽命。
4. 安裝位置的選擇
氣動閥門的安裝位置對其正常工作和使用壽命都有一定的影響。在選擇安裝位置時，應考慮便于操作、維修和觀察等因素。同時，還需要避免安裝在易受振動、磁場干擾或溫度變化較大的位置。
5. 安裝步驟
在安裝氣動閥門時，應按照廠家提供的安裝說明進行操作。一般而言，安裝步驟如下：
（1）將氣動閥門放置在管道中，調整好位置；
（2）用螺絲刀擰緊螺栓，固定好閥門；
（3）連接氣源管線，并確保密封性良好；
（4）開啟氣源，檢查氣動閥門是否正常工作。
6. 安裝后的檢查
在安裝完成后，應對氣動閥門進行全面檢查，包括密封性、靈活性、可靠性等方面。如發現問題應及時處理，以確保其正常工作。

二、TD641W氣動大口徑法蘭式通風蝶閥技術參數的注意事項
1. 定期維護和保養
為了確保氣動閥門的正常工作和延長其使用壽命，應定期進行維護和保養。例如，定期檢查密封圈、清理污垢、更換損壞的零件等。同時，還需要對氣動閥門進行定期的試壓檢測，以確保其密封性和可靠性。
2. 操作規范
在操作氣動閥門時，應遵循操作規范，避免出現誤操作或使用不當的情況。例如，在開啟或關閉閥門時，應緩慢操作，避免對閥門造成損壞。同時，還需要注意控制氣源的壓力和流量，以避免對閥門的工作造成影響。
3. 環境要求
氣動閥門的正常工作還受到環境因素的影響。例如，高溫、低溫、潮濕、腐蝕等環境因素都可能對氣動閥門的工作造成影響。在使用過程中，應關注環境變化對閥門的影響，并采取相應的防護措施。
4. 安全注意事項
在操作和使用氣動閥門時，還需要注意安全問題。例如，在開啟或關閉閥門時，應注意避免夾傷或燙傷等事故的發生。同時，還需要注意氣源的安全問題，例如在使用可燃性氣體作為氣源時，應采取相應的安全措施。

綜上所述，為了確保氣動閥門的正常工作和延長其使用壽命，我們需要注意其安裝和使用的注意事項。在安裝過程中，應遵循相關標準和規范進行操作，確保安裝質量和安全性；在使用過程中，應遵循操作規范和注意事項的要求進行操作和維護保養。同時，還需要關注環境變化和安全問題的影響因素
