WJ41H波紋管截止閥操作應用案例

WJ41波紋管截止閥溫度-29-350℃開關無摩擦，密封不易磨損，啟閉力矩小。這種截止閥采用獨特的波紋管密封設計，從而完全消除了閥桿填料密封泄漏的問題，滿足嚴格的泄漏等級要求。波紋管截止閥的零泄漏特性改善了設備的安全性，節約大量能源，減少了維修費用，可工業應用提供了清潔安全的工作環境。波紋管截止閥內部采用波紋管結構，不銹鋼的波紋管下端焊接在閥桿上，以防止工藝流體浸蝕閥桿。另一端置于閥體和閥蓋之間構成靜密封。適用于公稱壓力PN1．6～4.0MPa，工作溫度-29～350的流體、特別適用于蒸汽、導熱油、劇毒、強腐氣液介質密封可靠性要求高的工況。應用于石油、化工、制藥、化肥、電力行業等各種的工況上。驅動方式有手動、齒輪傳動、電動、氣動等。產品結構合理、密封好，雙重的波紋管密封設計（波紋管+填料），保證閥桿的密封。波紋管截止閥是一種采用波紋管作為密封元件的閥門，以下是對其的詳細介紹：

一、WJ41H波紋管截止閥操作應用案例定義與結構

波紋管截止閥是波紋管密封閥門中的一種，它屬于一種非強制密封式閥門。其主要結構包括閥體、閥蓋、閥桿、波紋管密封元件以及手輪或電動機等驅動機構。閥桿穿過閥體并與波紋管密封元件相連，通過驅動機構的旋轉運動來實現閥門的開啟和關閉。

• 百科名稱:波紋管截止閥

• 百科型號:WJ41H、WJ41W

• 所屬品牌:申弘

• 制造產地:中國

• 公稱通徑:DN15～DN300

• 結構形式:截止式

• 公稱壓力:1.6Mpa～4.0Mpa

• 連接方式:法蘭、焊接、內螺紋

• 適用溫度:-40C～+425C

• 驅動方式:手動

• 閥體材質:鑄鐵、鑄鋼、不銹鋼

• 制造標準:國標GB、德國DIN、美國API、ANSI

• 適用介質:水、油、蒸汽、氨氣、氯氣、氣體、液體

• 廣泛應用:石油，化工，電力，環保，水利，供熱，給排水，工業，機械

二、WJ41H波紋管截止閥操作應用案例工作原理

波紋管截止閥的工作原理是利用波紋管的變形來實現閥門的密封和開啟。當閥門處于關閉狀態時，通過手柄或電動機等機構將閥門關閉，波紋管受到壓縮而變形，密封面與閥座緊密貼合，從而實現了流體的截?cái)嗪兔芊狻．?dāng)需要開啟閥門時，通過手柄或電動機等機構將閥門打開，波紋管回復到原來的形狀，從而使得流體得以通過閥門。

三、WJ41H波紋管截止閥操作應用案例特點與優勢

1. 密封性好：波紋管截止閥采用波紋管作為密封元件，具有優異的密封性能。波紋管在受到壓縮時能夠緊密貼合閥座，有效防止流體泄漏。

2. 耐腐蝕：波紋管截止閥的波紋管通常由耐腐蝕材料制成，如不銹鋼等。這使得閥門能夠在腐蝕性介質中長時間穩定運行。

3. 使用壽命長：由于波紋管具有良好的彈性和耐磨性，因此波紋管截止閥的使用壽命相對較長。

4. 自動化控制：波紋管截止閥可以采用電動、氣動等方式實現自動化控制，提高管路控制的效率和安全性。



四、WJ41H波紋管截止閥操作應用案例應用領域

波紋管截止閥廣泛應用于石油、化工、電力、冶金等工業領域的管路控制中。在化學工業中，波紋管截止閥用于控制化學品、酸和其他腐蝕性介質的流動。在石油化工領域，波紋管截止閥用于煉油廠和石油化工廠，控制各種介質的流量。此外，波紋管截止閥還用于制藥、食品、城市供水和排水系統以及建筑行業等多個領域。

WJ41H波紋管截止閥操作應用案例結構特點
1、產品結構合理、密封可靠,雙重堅固耐用的波紋管密封設計（波紋管+填料）,閥桿的零泄漏。沒有流體損失,降低能源損失,提高工廠設備安全。并符合密封標準。
2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長
3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀
4、雙層波紋管、維修方便波紋管密封閥桿、雙重密封 位置指示、無升降手輪
 波紋管截止閥執行標準：

設計標準: GB12235
結構長度: GB12221
連接法蘭: GB9113、JB/T79、HG20596
試驗和檢驗: JB/T 9092、GB/T13927

波紋管截止閥應用:
適用于石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、食品等行業.
適用介質:高溫導熱油、蒸汽、冷熱水、氯氣等相關液體、氣體。

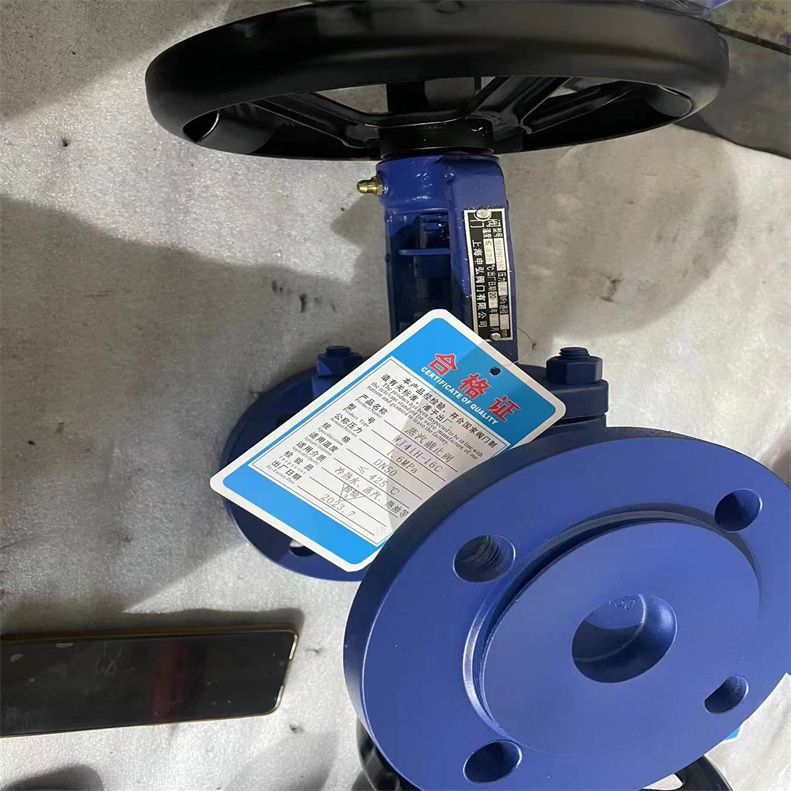

波紋管截止閥實物圖片：

波紋管截止閥制造標準：

波紋管截止閥壓力試驗：

波紋管截止閥產品特點

波紋管截止閥產品用途

波紋管截止閥主要零部件材質

五、WJ41H波紋管截止閥操作應用案例維護與保養

為確保波紋管截止閥的正常運行和延長使用壽命，需要定期進行維護和保養。具體包括：

1. 定期檢查：定期檢查閥門的連接部件是否穩固無松動，密封性能是否良好。

2. 清潔保養：保持閥門的清潔，定期清理閥門表面的灰塵、油污等雜質。對于安裝在惡劣環境中的閥門，更要加強清潔工作。

3. 潤滑處理：按照閥門制造商的建議，定期對閥桿等部件進行潤滑處理，以減少摩擦和磨損。

4. 故障處理：一旦發現閥門出現故障或異常現象，應立即停止使用并進行檢查和維修。對于無法自行解決的問題，應及時聯系維修人員進行處理。

綜上所述，波紋管截止閥具有密封性好、耐腐蝕、使用壽命長以及可實現自動化控制等特點和優勢，在多個工業領域中發揮著重要作用。為確保其正常運行和延長使用壽命，需要定期進行維護和保養。


一、WJ41H波紋管截止閥操作應用案例安裝位置

波紋管截止閥是一種常用的管路控制設備，用于控制管路流體的開關和調節。在安裝波紋管截止閥時，需要注意其安裝位置。一般來說，波紋管截止閥應安裝在管道的水平部位，也就是管道的中間位置，這樣可以保證閥門的順暢開關，并且不會影響管道的正常運行。

但是，在實際應用中，由于各種因素的影響，波紋管截止閥在某些情況下會出現安裝位置不合適的情況。比如，如果管道需要垂直上升或下降的時候，閥門的位置也應該相應地調整；又如，在某些特殊的場合下，波紋管截止閥也可以安裝在管道的斜角度位置，但是這種情況下需要注意閥門的順暢開關是否受到影響。

二、WJ41H波紋管截止閥操作應用案例的注意事項

除了安裝位置之外，還有一些其他的注意事項需要我們?cè)谑褂貌�紋管截止閥的時候注意。以下是一些*基本的注意事項：

1. 選擇合適的材質：波紋管截止閥主要由閥門、閥體和密封件三部分組成。在選擇波紋管截止閥時，需要考慮這三部分的材質是否適合管道中所流動的介質，以保證閥門的長期使用。

2. 保持通暢：波紋管截止閥在使用過程中，可能會受到管道中顆粒和泥沙的影響，導致閥門無法順暢開關。因此，在使用波紋管截止閥之前，需要確保管道內部的通暢性，并保持管道的清潔。

3. 合理使用：波紋管截止閥是一種管道控制設備，其使用方法需要根據實際情況進行調整。如果過度頻繁地使用波紋管截止閥，會導致其壽命縮短；如果使用不當，也可能對管道的正常運行造成影響。

4. 定期檢修：為了確保波紋管截止閥的性能和使用壽命，需要定期對閥門進行檢修和維護。在檢修和維護時，需要注意保持閥門的清潔，排除管道中可能存在的故障和隱患。

以上是一些波紋管截止閥使用時需要注意的事項，希望對讀者有所幫助。

【WJ41H波紋管截止閥操作應用案例結論】

總的來說，波紋管截止閥的安裝位置和注意事項對于閥門的使用壽命和性能有的影響。因此，在使用波紋管截止閥之前，需要認真考慮其安裝位置和使用方法，并且在日常操作和維護時，需要注意保養和維護，以確保閥門的正常開關和運行。
