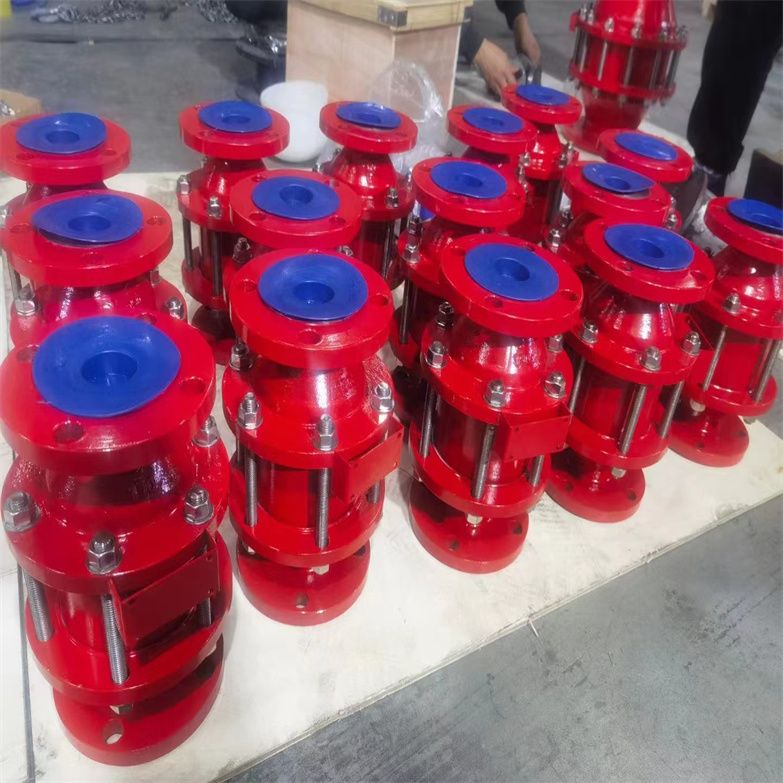

焦化煤氣管道阻火器操作應用案例

焦化煤氣作為一種重要的工業氣體，在生產過程中需要高度重視其安全問題。在焦化煤氣管道中安裝阻火器，就是為了增強整個系統的安全性，其作用主要體現在以下幾個方面：

在可燃?xì)怏w混合物中，如果產生一個電火花，由于火花的直接作用和氣體的化學反應會使混合物著火，于是就產生了一個氧化反應強烈的發光中心，此中心又稱火焰中心。它是一個熱量和化學活性粒子（自由原子和自由基）集中的源，把熱量和活性粒子供給周圍未燃的可燃混合物薄層，致使相鄰薄層著火，火焰就這樣一步一步地傳播。

阻火器內主要由很多具有細孔的金屬網組成，這些細孔具有很強烈的散熱作用，當火焰通過網孔時，由于壁面散熱十分強烈，每通過一層金屬網，火焰的熱量就不斷地被金屬網吸收，當熱量達到不能使可燃混合氣體燃燒時，火焰就熄滅了。

焦化煤氣管道阻火器操作應用案例

一、防止火焰蔓延

阻火器的核心作用是阻止火焰在管道內蔓延。在煤氣輸送過程中，一旦發生火災，阻火器能夠迅速切斷火源，防止火勢沿著管道擴散，從而有效控制火災范圍，減少損失。

二、提高系統安全性能

安裝阻火器可以顯著提升焦化煤氣系統的安全性能。它不僅能夠在火災發生時起到阻隔作用，還能在日常運行中作為一道安全保障，減少潛在的安全隱患。

三、保護設備和人身安全

阻火器的使用可以有效保護焦化煤氣系統中的其他設備免受火災損壞，同時也能降低工作人員在火災中的風險，保障人身安全。

四、確保煤氣輸送的穩定性和生產效率

阻火器在防止火災蔓延的同時，也確保了煤氣輸送的連續性和穩定性。這對于維持生產線的正常運轉，提高生產效率具有重要意義。

綜上所述，焦化煤氣管道中安裝阻火器是確保安全生產的關鍵措施之一。它不僅能夠在緊急情況下發揮重要作用，還能在日常生產中為整個系統提供持續的安全保障。因此，在焦化煤氣管道的設計和運行過程中，應充分考慮并合理配置阻火器，以確保安全、高效的生產環境。

二、焦化煤氣管道阻火器操作應用案例的工作原理：





關于阻火器的工作原理,主要有兩種觀點:一是基于傳熱作用;一是基于器壁效應。

一、傳熱作用

燃燒所需要的必要條件之一就是要達到一定的溫度,即著火點。低于著火點,燃燒就會停止。依照這一原理,只要將燃燒物質的溫度降到其著火點以下,就可以阻止火焰的蔓延。當火焰通過阻火元件的許多細小通道之后將變成若干細小的火焰。設計阻火器內部的阻火元件時,則盡可能擴大細小火焰和通道壁的接觸面積,強化傳熱,使火焰溫度降到著火點以下,從而阻止火焰蔓延。

二、器壁效應

燃燒與爆炸并不是分子間直接反應,而是受外來能量的激發,分子鍵遭到破壞,產生活化分子,活化分子又分裂為壽命短但卻很活潑的自由基,自由基與其它分子相撞,生成新的產物,同時也產生新的自由基再繼續與其它分子發生反應。當燃燒的可燃?xì)馔ㄟ^阻火元件的狹窄通道時,自由基與通道壁的碰撞幾率增大,參加反應的自由基減少。當阻火器的通道窄到一定程度時,自由基與通道壁的碰撞占主導地位,由于自由基數量急劇減少,反應不能繼續進行,也即燃燒反應不能通過阻火器繼續傳播。

三、焦化煤氣管道阻火器操作應用案例的應用：

阻火器是用來阻止、液體的火焰蔓延和防止回火引起爆炸的安全裝置，通常用在以下場合：

1.輸送可燃性氣體的管道上。

2.火炬系統。

3.油氣回收系統。

4.加熱爐燃料氣的管網上。

5.氣體凈化通化系統。

6.氣體分析系統。

7.煤礦瓦斯排放系統。

8.易燃易爆溶劑系統（如反應釜及儲罐放空口等）

9.儲存石油及石油產品的油罐。

四、焦化煤氣管道阻火器操作應用案例技術參數：





1、適用于儲存閃點低于 60℃的石油化工產品，如汽油、煤油、輕柴油、甲苯等；

2、工作溫度≤480℃

3、殼體材料：碳鋼、鋁合金、不銹鋼（304、304L、316、316L）；

4、阻火芯件材料：不銹鋼波紋板；

5、制造、檢測標準按 ISO 16852、GB/T13347-2010 、 SH/T3413-2019執行；

6、法蘭標準：HG/T20592-2009、HG/T20615-2009 或客戶指定標準執行。

7、成型后的阻火器殼體能夠承受 1.5 倍的水壓強度測試，水壓時間不低于 10 分鐘殼體不發生滲漏、變形。

8、組裝好的阻火器能夠承受 1 倍設計壓力的氣密性測試，整機不泄漏。

9、阻火元件為可拆卸和更換式，阻火器設置防堵措施。

10、防爆轟阻火器為雙向阻火器。

11、波紋阻火板結構：

五、焦化煤氣管道阻火器操作應用案例性能及特點：

1、結構合理、重量輕、耐腐蝕。

2、易檢修，安裝方便。

3、阻火元件采用不銹鋼材料，耐腐蝕，易于清洗。

4、防爆性能強，連續 13 次阻爆性能試驗均能阻火。

5、耐燒性能良好，耐燒試驗 1 小時無回火現象。

六、焦化煤氣管道阻火器操作應用案例級分類：

按阻火器適用氣體介質分為：

1.適用于 IIA1 級 (MESG≥1.14mm) 氣體的阻火器；

2.適用于 IIA 級 (MESG> 0.9mm ) 氣體的阻火器；

3.適用于 IIB1 級 (MESG≥0.85mm ) 氣體的阻火器；

4.適用于 IIB2 級 (MESG≥0.75mm ) 氣體的阻火器；

5.適用于 IIB3 級 (MESG≥0.65mm ) 氣體的阻火器；

6.適用于 IIB 級 (MESG≥0.5 mm ) 氣體的阻火器；

7.適用于 IIC 級 (MESG< 0.5mm ) 氣體的阻火器；

焦化煤氣管道阻火器操作應用案例標準規范

1、執行標準：GB13347-92《石油氣體管道阻火器阻火性能和試驗方法》、
2、SH/T3413-99《石油化工石油氣管道阻火器選用、檢驗及驗收》、
3、HG/T20570.19-95《阻火器的設置》。

結構特點

1、該阻火器結構合理，重量輕，耐腐蝕，阻爆性能合格
2、連續13次以亞音速火焰試驗每次都能阻火。
3、易檢修，安裝方便。殼體水壓試驗合格。
4、耐燒性能合格，耐燒試驗1小時無回火現象。
5、阻火器芯子采用不銹鋼材料，耐腐蝕，易于清洗。

焦化煤氣管道阻火器操作應用案例

序號	名  稱	型號	單位	數量
1004	阻火器	DN200 PN16 材質WCB碳鋼 阻火網304不銹鋼	套	1
1658	阻火器	DN100 PN16 材質304不銹鋼 阻火網304不銹鋼	套	1
3159	阻火器	DN100 PN16 材質WCB碳鋼 阻火網304不銹鋼	套	1
3160	阻火器	DN50 PN16 材質WCB碳鋼 阻火網304不銹鋼	套	2

焦化煤氣管道阻火器操作應用案例主要零部件

閥體材料	碳鋼WCB、不銹鋼304、316、
阻火芯件材料	不銹鋼防爆阻火波紋板
密封件材料	耐油石棉橡膠、四氟PTFE
環境溫度 ℃	≤480
公稱壓力(MPa)	0.6~5.0
防爆級別	BS5501:ⅡA、ⅡB、ⅡC

焦化煤氣管道阻火器操作應用案例外形結構圖

焦化煤氣管道阻火器操作應用案例主要外形尺寸

規格	安裝尺寸
	D2	D	L	H	N-d
DN50	110	140	220	235	4×14
DN80	150	185	280	270	4×18
DN100	170	205	325	275	4×18
DN150	225	260	425	290	8×18
DN200	280	315	495	305	8×18
DN250	335	370	595	320	12×18
DN300	395	435	655	405	12×23

焦化煤氣管道阻火器操作應用案例美標外形尺寸ANSI、API、ASME

規格	安裝尺寸
	D2	D	L	H	N-d
2"	120.5	152	220	235	4×19
3"	152.5	190	280	270	4×19
4"	190.5	229	325	275	8×19
6"	241.5	279	425	290	8×22
8"	298.5	343	495	305	8×22
10"	362	406	595	320	12×25
12"	432	483	655	405	12×25



七、焦化煤氣管道阻火器操作應用案例標志 包裝





1、每臺阻火器都在明顯部位固定永久性產品標牌，標牌應符合 GB/T13306 之規定，并

標明：

a、產品名稱 b、產品型號 c、操作溫度 d、操作壓力

e、產品重量 f、出廠編號 g、制造時間 h、使用說明書

2、阻火器非加工表面應涂防銹底漆，外表再涂兩遍面漆。涂漆應均勻，色澤光亮，法

蘭面應涂防銹油脂，并用塑料護蓋防護，整體用木箱包裝。

3、阻火器存放在有防雨設施的倉庫中；

4、阻火器出廠時應附下列文件：

a、產品說明書 b、產品合格證 c、檢驗報告單

八、焦化煤氣管道阻火器操作應用案例安裝：





1、安裝阻火器需摘除法蘭的保護蓋和包裝材料。

2、檢查法蘭密封面，它必須是清潔、平整、無劃痕。

3、檢查密封墊片，確保材料是適合于應用的。

4、安裝結束后用適當?shù)穆菁y潤滑劑潤滑所有螺柱和螺母。

5、阻火器可垂直安裝和水平安裝，安裝方向沒有要求。

九、焦化煤氣管道阻火器操作應用案例維修保養：



1、為了確保阻火器的性能達到使用目的，在安裝阻火器前，必須認真閱讀廠家提供的

說明書，并仔細核對標牌與所裝管線要求是否一致。

2、阻火器上的流向標記必須與介質流向一致。

3、每隔半年應檢查一次。檢查阻火層是否有堵塞、變形或腐蝕等缺陷。

4、被堵塞的阻火層應清洗干凈，保證每個孔眼暢通，對于變形或腐蝕的阻火層應更換。

5、清洗阻火器芯件時，應采用高壓蒸汽、非腐蝕性溶劑或壓縮空氣吹掃，不得采用鋒

利的硬件刷洗。

6、重新安裝阻火層時，應更新墊片并確認密封面已清潔和無損傷，不得漏氣。
