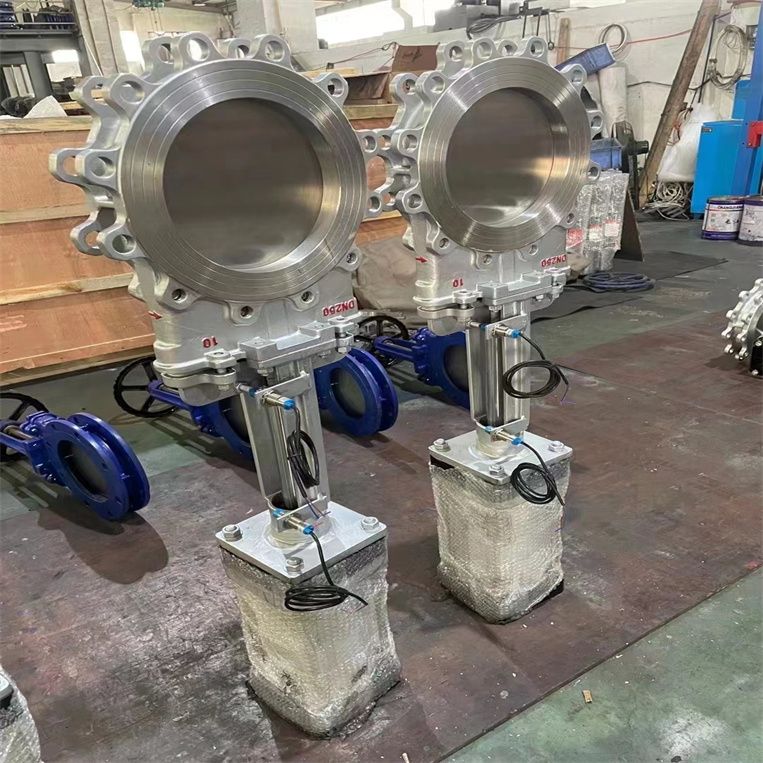

PZ673H氣動對夾式刀閘閥選型分析產品概述

氣動刀閘閥通過配用電磁閥、接近開關等附件可以完成開、關兩位置的動作控制和信號輸出，也可以完成連續動作的自動控制。用戶可根據實際需要進行選擇。廣泛應用于化工、煤碳、制糖、污水、造紙等領域，是一種理想的密封閥門。特別適合于造紙行業在管道上作調節和節流使用。其應用范圍非常廣泛，從礦山、電廠的選煤、排矸、排渣，到城市的污水處理；從水泥、造紙廠的漿液輸送，到食品、衛生、醫藥等管道。超薄設計的刀型閘閥以其體積小、重量輕、阻流小、不積渣，易安裝，易拆卸的優點徹底解決了普通閘閥、平板閘閥、球閥、截止閥、調節閥、蝶閥等閥門的阻流大，占空間，易積渣，不易安裝和維修等疑難問題。因而大量的通用切斷類閥和調節型閥門被刀型閘閥取代。

刀形閘閥屬于平板閘閥一種。其采用對夾式連接方式，閥體長度更短，閘板更薄。閘板底部開有刀形斜切口，可以切斷介質中的纖維，所以稱為刀形閘閥。用于輸送礦漿、煤漿、礦粉、干灰、煤粉、紙漿、泥漿、料水混合物、料氣混合物等濕式或干式介質。工作壓力通常≤PN16。

刀閘閥標準：JB/T8691-2013無閥蓋刀形閘閥。JB/T53200-1999。MSS-SP81-2001刀形閘閥。

上述標準為無閥蓋刀形閘閥，閘板開啟時暴露在閥體外面。長時間開啟時，環境中會有灰塵、雜質等附著在閘板表面，造成閘板關閉困難，引起閘板填料泄漏等問題發生。所以出現了有閥蓋刀形閘閥。

有閥蓋刀形閘閥和我們普通閘閥一樣，有閥體和閥蓋，閘板處于閥體和閥蓋組成的封閉殼體內。只有閥桿透過閥蓋，用閥桿填料進行密封，閥桿填料摩擦阻力遠小于無蓋刀形閘閥閘板密封的摩擦力，密封性好，可以減小閘板啟閉力矩。對閘板的封閉保護延長了刀形閘閥的使用壽命。

刀形閘閥同樣有明桿和暗桿兩種形式。明桿刀形閘閥即閥桿為升降式，閥桿和閘板一同升降，完成閘閥的開關過程。暗桿刀形閘閥則是螺母固定在閘板上，通過閥桿的旋轉來帶動閘板升降，閥桿為旋轉式。對于安裝高度空間受限的位置，可以考慮安裝暗桿閘閥。

刀形閘閥的閥體有分體式和整體式兩種。分體式閥體是將閥體分為兩部分，加工好后用螺栓固定為一體，便于加工和維修。整體式閥體強度高，閥體外漏風險少。

刀形閘閥閥座采用軟密封，硬密封，復合密封形式。軟密封采用橡膠，聚四氟乙烯等非金屬材料，密封效果好，可達零泄漏。硬密封則是金屬對金屬密封，有一定泄露量，泄漏參數為26×DN mm 3 /s。

PZ673H氣動對夾式刀閘閥選型分析常見的密封形式：

一 . 閥體中腔加工有凹槽，彈性密封條置于凹槽上，關閉時閘板向下移動，閘板底部邊緣與密封條接觸，進而壓縮密封條進入凹槽中實現閥體與閘板的密封。

開啟時，閘板向上移動，閘板底部邊緣與密封條脫離，密封條彈起與凹槽平齊。為提高密封條的使用性能，*好采用空芯橡膠密封條。

其閘板與閥體的密封結構，能防止沉淀物積存在閥體中腔凹槽中，以提高刀閘閥的密封性能。漿液閥常用此結構，如Z73X-10。

二 .閥座采用橡膠O形圈和金屬硬密封雙重密封。O形圈比金屬密封面稍微向前凸出，管道內介質低壓時，在O形圈發生彈性變形后，即可與閘板保持密封。當管道內的介質為高壓時，閘板先與橡膠O形圈接觸之后，再與金屬閥座進行密封，形成雙重復合密封。

此結構使O形圈在彈性范圍內變形，可提高使用壽命，當介質低壓時，橡膠O形圈與閘板面進行接觸而維持密封性，低壓時也能夠發揮優越的密封性能。0型密封圈便于更換。

閘板下部的斜角和閥體上擋塊配合，可以使閘板關閉時緊密貼合在閥座上，保持密封。此結構常見型號PZ73X-10。

刀形閘閥驅動方式：可以采用手動、氣動、電動、液動和鏈輪傳動。

通徑DN≥400 mm或者公稱壓力較高時，為降低手輪上的操作力矩，應考慮用傘齒輪驅動。代表型號：Z573X

氣動時要考慮需要配件電磁閥，過濾減壓閥，行程開關等附件。考慮是否防爆。代表型號：PZ673X，PZ673H。

電動時考慮電動執行器電壓，控制方式，防爆要求等。代表型號：PZ973X，PZ973H。

液動時考慮是否是電液動一體式，單液壓缸要有液壓站配套裝置。代表型號：Z773X

高空手動不方便操作時，考慮用鏈輪開關。

一、PZ673H氣動對夾式刀閘閥選型分析國內標準

產品標準：

GB/T 12234：規定了閘閥的結構形式、尺寸、技術要求、試驗方法等。

GB/T 12235：對截止閥的設計、制造、檢驗等方面提出了要求。

GB/T 12238：明確了蝶閥的相關技術規范，包括結構長度、法蘭連接尺寸、壓力 - 溫度額定值等。

材料標準：

GB/T 12229：規定了通用閥門 碳素鋼鑄件技術條件，對碳素鋼鑄件的化學成分、力學性能、金相組織等作出了要求。

GB/T 12230：針對通用閥門 不銹鋼鑄件技術條件進行規范，明確了不銹鋼鑄件的材料成分、性能指標等。

試驗和檢驗標準：

GB/T 13927：規定了工業閥門壓力試驗的方法和要求，包括殼體試驗、密封試驗等，是保證閥門質量的關鍵標準之一。

GB/T 4213：適用于氣動控制閥，覆蓋了氣動控制閥的分類、術語定義、技術要求、試驗方法等多個方面。

二、PZ673H氣動對夾式刀閘閥選型分析國際標準

ISO 5752：規定了金屬閥門的結構長度標準，確保了不同制造商生產的閥門在安裝空間要求上的一致性，方便用戶進行設備選型和布局。

ISO 7005：系列標準涵蓋了金屬法蘭的標準，其中涉及到閥門在不同溫度和壓力組合下的額定值，為閥門在安全工作范圍內運行提供了依據。

API 598：是美國石油學會標準，規定了閥門的低壓和高壓密封試驗方法和驗收標準，在國際石油化工行業中應用廣泛，對氣動化工閥門的密封性能檢驗具有重要的指導作用。

三、PZ673H氣動對夾式刀閘閥選型分析歐洲標準

EN 593：規定了閥門的設計標準，對氣動化工閥門的結構設計、材料選擇、性能要求等方面提出了具體規范。

EN 558：是關于閥門面對面尺寸標準的規范，確保了不同廠家生產的氣動化工閥門在安裝連接時的互換性和兼容性。

PZ673H氣動對夾式刀閘閥選型分析技術范圍

公稱壓力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150LB
公稱通徑：DN50mm~DN2000mm NPS 2"~80"
適用溫度：-38℃~1100℃（具體溫度范圍視密封副材質和介質性質而定）
連接法蘭：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主體材料：C.I、WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M、2Cr25Ni20
密封形式：硬密封、軟密封
泄 漏 量：硬密封：D級（液體0.1×DNmm3/s）；軟密封：（零泄漏）
配套附件：安裝法蘭

PZ673H氣動對夾式刀閘閥選型分析可選附件

1、單或雙控電磁閥（有24V、220V等電壓供選擇，必要時可選防爆電磁閥）
2、接近開關
3、氣源處理三聯件（包括減壓閥、過濾器、油霧器）
4、電/氣閥門定位器（調節型用）

PZ673H氣動對夾式刀閘閥選型分析主要零部件材質Key parts material

閥體、上蓋 body,upper cap	碳鋼、不銹鋼 Carbon steel,stainless steel
閥板 Valve plate	不銹鋼 Stainless steel
閥桿 Stem	不銹鋼 Stainless steel
密封圈 Seal ring	橡膠、四氟、不銹鋼、硬質合金 Rubber,PTFE,stainless steel,hard alloy

主要性能規范Key performance indicators

公稱壓力 Nominal pressure	PN
殼體試驗 Casing test	1.5×PN
密封試驗 Leak test	1.1×PN
工作溫度 Operating temperature	橡膠≤80℃,四氟密封≤180℃,硬密封≤425℃ Rubber ≤80℃,PTFE≤180℃,hard sealing ≤425℃
適用介質 Working medium	糖漿、紙漿、污水、煤漿、灰、渣水混合物 Syrup,paper pulp,sewage,coal slurry,dust,slag-water mix

PZ673H氣動對夾式刀閘閥選型分析設計標準

設計制造Design and manufacture： JB/T8691-1998
法蘭連接Flange connection： GB/T9113.1-2000 JB/T79-94
結構長度Stuctural length： GB/T15188.2-94
試驗驗收Testing and acceptance： GB/T13927-92

PZ673H氣動對夾式刀閘閥選型分析外形結構圖

PZ673H氣動對夾式刀閘閥選型分析主要外形尺寸

主要外形及連接尺寸Profile and connection dimension											單位Unit:mm
PN	DN	L	D	D1	D2	H	N-M	PN	DN	L	D	D1	D2	H	N-M
0.6	50	48	160	125	100	335	4-16	1.0	50	48	160	125	99	335	4-16
	65	48	180	145	120	363	4-16		65	48	185	145	120	363	4-16
	80	50	195	160	135	395	4-16		80	50	200	160	135	395	8-16
	100	50	215	180	155	465	8-16		100	50	220	180	155	465	8-16
	125	57	245	210	185	530	8-16		125	57	250	210	185	530	8-16
	150	57	280	240	210	630	8-20		150	57	285	240	210	630	8-20
	200	70	335	295	265	750	8-20		200	70	340	295	265	750	12-20
	250	70	390	350	320	900	12-20		250	70	405	355	310	900	12-22
	300	76	440	400	368	1125	12-20		300	76	460	410	375	1125	12-22
	350	76	500	460	428	1260	16-20		350	76	520	470	435	1260	16-22
	400	89	565	515	482	1450	16-22		400	89	580	525	485	1450	16-27
	450	89	615	565	532	1600	20-22		450	89	640	585	545	1600	20-27
	500	114	670	620	585	1820	20-22		500	114	715	650	609	1820	20-30
	600	114	780	725	685	2300	20-27		600	114	840	770	720	2300	20-36
	700	130	895	840	800	2600	24-27		700	130	910	840	788	2600	24-36
	800	130	1010	950	898	3000	24-30		800	130	1025	950	895	3000	24-36
	900	140	1110	1050	1005	3400	28-30		900	140	1125	1050	998	3400	28-36
	1000	216	1220	1160	1115	3800	28-30		1000	216	1255	1170	1110	3800	28-42
	1200	254	1450	1380	1325	4300	32-36		1200	254	1485	1390	1325	4300	32-48



一、氣動刀閘閥的安裝正反問題

氣動刀閘閥的安裝確實存在正反問題。正確的安裝方向能確保閘閥的正常使用和長久耐用，反之則可能影響其性能甚至引發故障。在安裝氣動刀閘閥時，應確保其流體方向與閥體上標示的方向一致。通常，閘閥的入口和出口會有明確標識，安裝時需嚴格按照此方向進行。

二、氣動刀閘閥的接地需求

氣動刀閘閥通常需要接地以確保安全。接地可以有效防止靜電積聚，減少電氣故障的風險。在接地過程中，應確保接地線連接牢固、接觸良好，并定期檢查接地線的完整性和導電性。

三、氣動刀閘閥的接線線材選擇

氣動刀閘閥的接線線材一般選擇KVVP多芯線。這種線材具有良好的抗干擾性和柔韌性，能夠適應復雜環境中的安裝需求。同時，KVVP多芯線還具有較高的機械強度和電氣性能，能夠滿足氣動刀閘閥的工作需求。

四、氣動刀閘閥的接線方法與注意事項

接線是氣動刀閘閥安裝過程中的重要環節。在接線前，務必確保電源已關閉，以避免發生觸電事故。接線時，應按照閘閥的接線圖進行，確保每根線纜正確連接到對應的端子上。此外，還需要注意以下幾點：

1. 確保接線端子牢固可靠，避免出現松動或接觸不良的情況。

2. 檢查線纜的絕緣層是否完好，防止短路或漏電。

3. 完成接線后，務必進行功能測試，確認閘閥能夠正常工作。

4. 定期對接線進行檢查和維護，確保其安全性和可靠性。

總結：氣動刀閘閥的安裝與接線是確保其正常工作的關鍵環節。在安裝過程中，應注意閘閥的正反方向、接地需求以及接線線材的選擇和接線方法。正確的安裝和接線能夠確保氣動刀閘閥的性能和使用壽命，同時保障使用安全。


一、PZ673H氣動對夾式刀閘閥選型分析準備工作

在安裝氣動刀型閘閥軟密封之前，需要對設備進行檢查和清潔。檢查設備的各個部位是否存在損壞或者磨損，清潔設備表面和管路，確保安裝環境干凈無塵。

二、PZ673H氣動對夾式刀閘閥選型分析軟密封的選擇

在選擇軟密封時，需要根據實際工作條件選擇合適的材質和型號。常見的軟密封材料有PTFE、柔性石墨、四氟乙烯等，不同材質的軟密封適用于不同的介質和溫度。

三、PZ673H氣動對夾式刀閘閥選型分析安裝步驟

1. 將氣動刀型閘閥放置在安裝位置，并固定好設備底座。

2. 按照軟密封的形狀，將軟密封放置在閥門底座上。

3. 將閥門頂部與底座對齊，輕輕旋轉閥門，使軟密封均勻地覆蓋在閥門和底座之間。

4. 緊固閥門螺母，確保閥門與底座之間的軟密封不會滑動或者脫落。

5. 連接氣動執行機構和管道，進行氣密性測試。

四、PZ673H氣動對夾式刀閘閥選型分析注意事項

1. 在安裝過程中，需要注意避免軟密封的破損或者變形，以免影響閥門的工作效果。

2. 在安裝氣動刀型閘閥軟密封時，需要根據實際情況進行調整，確保軟密封與閥門和底座之間的接觸面積充分。

3. 安裝結束后，需要進行氣密性測試，確保閥門的密封性能達到要求。

通過本文的學習，讀者將能夠掌握氣動刀型閘閥軟密封的安裝方法，并能夠正確選擇軟密封材料和型號。正確的安裝方法不僅可以提高設備的使用壽命和效率，還可以有效地避免因安裝不當而導致的故障和事故發生。
