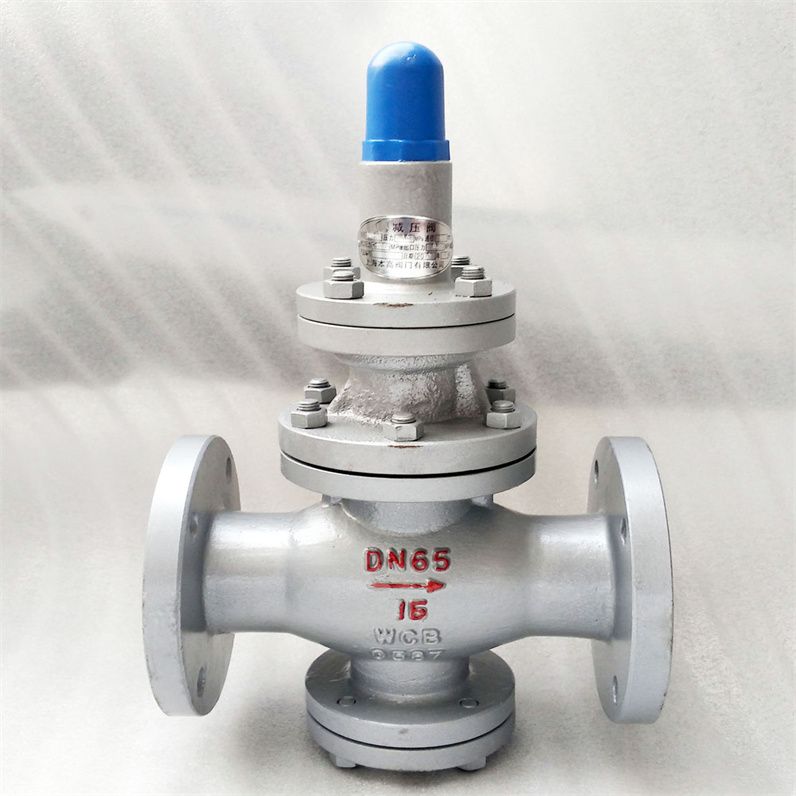

Y43H鉻鉬合金鋼先導活塞式蒸汽減壓閥應用案例

蒸汽減壓閥是用于控制蒸汽壓力的設備，其作用是將較高的蒸汽壓力降低至所需的較低壓力。在工業生產、供暖、空調等許多領域中，都需要對蒸汽進行減壓。Y43H先導活塞式蒸汽減壓閥是在蒸汽管道系統應用比較廣泛的一種減壓閥，其采用活塞作為驅動閥芯動作的元件。比薄膜作為驅動元件的薄膜減壓閥更加耐用，使用壽命長。先導式結構使其調節精度更高，比直接作用式減壓閥精度高一倍。出口壓力偏差不大于出口壓力的5%。

先導式減壓閥主要由先導閥和主閥組成。先導閥作為壓力調節的，主閥是導閥的執行者。二者密切配合，完成減壓過程。任何一方出現問題，都會導致減壓過程失敗。
先導閥主要由導閥體，導閥芯，導閥座，導閥彈簧，調節彈簧，調節螺釘，膜片等零件組成。
先導閥的膜片可以感知閥后壓力，根據閥后壓力變化改變導閥芯的開啟高度，控制進口介質流到活塞上方的流量。調節彈簧用來設定調節壓力范圍，轉動調節螺釘可以改變出口壓力。主閥由閥體，活塞，活塞環，缸套，主閥芯，主閥座，主閥彈簧，底蓋等零件組成。導閥流出的介質到達活塞上方，在介質壓力作用下推動活塞向下運動，帶動主閥芯打開。

Y43H鉻鉬合金鋼先導活塞式蒸汽減壓閥應用案例工作原理：
順時針轉動調節螺釘，壓縮調節彈簧，彈簧彈性變形后，推動膜片先下動作，同時導閥芯向下動作，導閥芯開啟，（介質通過主閥體內導流孔，到達導閥芯位置等候多時了）。介質通過導閥芯，導閥座密封面后，經過導閥內導流孔到達主閥活塞上方。推動活塞向下動作，帶動主閥芯開啟，介質從主閥芯和主閥座間流過，到達閥門出口處，閥后壓力開始上升。
繼續順時針轉動調節螺釘，閥后壓力持續上升。到達設定壓力值后，停止轉動調節螺釘，并鎖緊它。閥后壓力經過主閥體內反饋導流孔到達導閥膜片下方，作用在膜片下方的壓力和調節彈簧作用在膜片上方的力達到平衡。導閥芯保持一定開度，主閥芯也保持一定開度。進出口壓力維持在平衡狀態。
工作原理
當出口壓力上升時，導閥膜片下方壓力隨著上升，膜片下方壓力大于調節彈簧壓力，膜片向上移動，導閥芯在導閥彈簧作用下趨向關閉，流向主閥活塞上方介質壓力變小，主閥芯在主閥彈簧作用下趨向關閉，主閥芯和主閥座節流面積變小，使閥后壓力下降，直到重新達到平衡。
當出口壓力下降時，導閥膜片下方壓力下降，膜片下方壓力小于調節彈簧作用力，膜片向下移動，帶動導閥芯向下動作，使導閥芯趨向開啟，流經主閥活塞上方介質壓力加大，活塞向下動作，帶動主閥芯開度加大，使閥后壓力上升，壓力重新恢復平衡。
Y43H先導活塞式蒸汽減壓閥，因為耐溫高，多用于蒸汽系統。因為閥芯密封都是金屬硬密封，所以只能減動壓，不能減靜壓（靜壓指閥后管道內蒸汽沒有消耗，封閉在管道或容器內），介質會從主閥芯和主閥座密封面少許泄露到出口端。這時閥后壓力會慢慢上升，超過設定值，導致后面安全閥開啟。不使用時要關閉減壓閥進口端截止閥，避免發生意外狀況。

二、Y43H鉻鉬合金鋼先導活塞式蒸汽減壓閥應用案例工作原理

蒸汽減壓閥主要由閥體、閥座、閥瓣、調節螺母、彈簧等組成。當蒸汽通過閥瓣進入閥座時，由于閥瓣的節流作用，使蒸汽壓力降低。彈簧的作用是使閥瓣恢復到原始位置，以保持壓力恒定。通過調節螺母，可以改變彈簧的壓縮量，從而調整蒸汽的減壓值。

鉻鉬合金鋼即含有一定比例鉻和鉬元素的鋼材，其主要特點是具有優異的耐蝕性和耐熱性，因此廣泛應用于高溫高壓工況下的機械制造業，如航空、航天、核工業、化工等領域。常見的鉻鉬合金鋼有以下幾種：

型號 說明

12CrMoV 適用于制造高溫高壓下的蒸汽渦輪葉片和其他受熱部件

15CrMo 運用廣泛，適用于中低溫下的蒸汽管道、油管、化工容器等

20CrMo 適用于溫度在300℃以下的中、低壓鍋爐、液壓缸套等

30CrMo 適用于非常規油氣管道、鍋爐、汽輪機等高強度、高韌性要求下的部件

二、Y43H鉻鉬合金鋼先導活塞式蒸汽減壓閥應用案例鉻鉬合金鋼的性能

鉻鉬合金鋼由于成分和冷、熱處理工藝的不同，其性能也有所差別。一般來說，鉻鉬合金鋼具有以下幾種主要性能：

1. 耐蝕性：鉻鉬合金鋼中的鉻元素可以形成一種致密的氧化鉻層，有效地防止鋼材表面被腐蝕。此外，適量的鉬元素還可以提高鋼材的抗蝕性能。

2. 耐熱性：鉻鉬合金鋼在高溫下能夠保持較好的強度和韌性，這是由于鋼材中的鉻、鉬元素可以形成穩定的高溫強化相和耐熱氧化層。

3. 韌性：鉻鉬合金鋼的韌性優異，這意味著鋼材在受到外力時不易斷裂或產生裂紋。

4. 強度：鉻鉬合金鋼的強度通常較高，能夠滿足高要求的機械性能要求。

5. 可焊性：鉻鉬合金鋼的可焊性較好，但需要注意熱影響區的裂紋敏感度。

總體來說，鉻鉬合金鋼的性能十分優秀，具備廣泛的應用前景。

Y43H活塞式蒸汽減壓閥本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。

Y43H鉻鉬合金鋼先導活塞式蒸汽減壓閥應用案例性能范圍

減壓閥流量系數(Cv)

Y43H鉻鉬合金鋼先導活塞式蒸汽減壓閥應用案例主要零件材料

Y43H鉻鉬合金鋼先導活塞式蒸汽減壓閥應用案例外形結構圖

Y43H鉻鉬合金鋼先導活塞式蒸汽減壓閥應用案例外形尺寸(PN1.6-4.0)單位：mm

Y43H鉻鉬合金鋼先導活塞式蒸汽減壓閥應用案例外形尺寸(PN6.4-16.0) 單位：mm

三、Y43H鉻鉬合金鋼先導活塞式蒸汽減壓閥應用案例使用方法

1. 安裝：將蒸汽減壓閥安裝在蒸汽管道上，確保連接處密封良好，以免蒸汽泄漏。

2. 調整：根據需要調整減壓閥的調節螺母，以設定所需的蒸汽壓力。注意不要調整過大或過小，以免影響減壓效果或損壞設備。

3. 使用：打開蒸汽管道的閥門，使蒸汽通過減壓閥。減壓后的蒸汽將通過出口管道輸送至所需設備或區域。

4. 維護：定期檢查減壓閥的工作狀態，確保其正常工作。如發現異常情況，應及時處理或更換損壞的部件。

四、Y43H鉻鉬合金鋼先導活塞式蒸汽減壓閥應用案例注意事項

1. 安裝時應注意流體方向，使蒸汽從閥瓣的下方進入，上方流出，以免影響減壓效果。

2. 減壓閥的出口壓力應高于使用設備的入口壓力，以免設備內部產生負壓，影響設備的正常運行。

3. 在使用過程中，應定期檢查彈簧的彈力是否正常，如發現異常應及時更換。

4. 減壓閥應安裝在室內干燥的地方，并保持清潔，以免影響其正常工作。

5. 在停用設備或長期不用時，應關閉蒸汽管道的閥門，以免造成不必要的浪費或損壞。

蒸汽減壓閥在保障蒸汽系統穩定運行方面起著至關重要的作用，其性能不僅與產品質量和維護緊密相關，還受到技術選型和正確安裝的影響。
在運輸減壓閥時，必須確保其穩固性，由于減壓閥具有較低的重心，因此不允許將其倒置。在開箱時，應抓住閥體而非不銹鋼管，移動減壓閥時要特別注意其調整彈簧的偏心移動。
為確保減壓閥的正確安裝，應遵循相關的安裝手冊要求，如瓦特PRV2000先導隔膜式減壓穩壓閥的安裝指南。典型的安裝布局應參考減壓站的標準設置。
減壓閥前后的蒸汽管道應使用清潔的無縫鋼管，并確保所有焊接部位無焊渣等雜質。為保持流動的順暢，應適當增大減壓閥下游的管徑。在變徑處，推薦使用偏心大小頭，以避免積水可能引發的水錘和沖蝕問題。
在減壓閥上游必須安裝專用的GL200蒸汽過濾器，其濾網應使用100目不銹鋼雙層濾網。過濾器本體應側裝，以便于濾網的清理和維護，同時避免積水。對于大口徑過濾器，可以朝下安裝，但需在堵頭上鉆孔并連接蒸汽疏水閥進行排水。疏水閥后應采用易于拆裝的活接或法蘭接口，以便于過濾器的清理。
減壓閥應安裝在水平管道上，并確保蒸汽流動方向與減壓閥閥體上的箭頭指示方向一致。減壓閥上游的流動應盡量保持平穩。若采用外部取壓方式，下游的壓力取壓點應距離減壓閥至少10倍管徑的距離，并遠離閥門前后至少0.3米，以避免不穩定流動導致的壓力測量誤差。當減壓閥僅用于單個設備時，取壓點可以設在設備的蒸汽空間內。外部取壓的導管應安裝切斷閥以便于維護，同時感應管應具有一定的向下傾斜度。

減壓閥的前后應安裝壓力表，并且蒸汽壓力表必須配備緩存冷卻管，以便于調試和準確顯示壓力。與減壓閥連接的管道應得到良好的支撐，以避免減壓閥承受不必要的應力。減壓閥與管道的連接應采用金屬石墨纏繞墊片。在減壓站的所有閥門通汽后的24小時內，應進行熱擰緊操作，以防止結合部泄漏和沖蝕。
若減壓閥下游管道的口徑擴大了3級以上，可以考慮安裝瓦特OF系列的整流降噪裝置。在減壓閥上游必須安裝瓦特DT580倒置桶蒸汽疏水閥，并在疏水閥前設置積水管。對于較長的蒸汽輸送距離，建議安裝汽水分離器。如果減壓閥下游存在提升管道，也應安裝瓦特DT580倒置桶蒸汽疏水閥。
減壓閥可以配備旁通閥，其口徑應與減壓閥的口徑相同，以便于在不停汽的情況下進行維修。為了方便維修操作，減壓閥的前后應安裝波紋管密封截止閥。在減壓閥下游應設置安全閥，其設定壓力應大于蒸汽減壓閥在空負載狀態下的壓力至少10%，以克服安裝閥的回座壓差。
在選擇蒸汽減壓閥的口徑時，不能簡單地將其等同于蒸汽管道的口徑，而應根據蒸汽流量、壓力和壓差進行細致的選型。當壓差超過10:1時，建議采用串聯減壓站進行分步減壓。減壓閥的工作開度應保持在20%-80%的范圍內；如果負載流量的波動超過10:1，則應采用并聯減壓站進行分程控制減壓。
