ZDLP不銹鋼電動調節閥操作使用說明

2025-05-30 13:08:41 來源：SH

ZDLP不銹鋼電動調節閥操作使用說明

在現代工業和建筑等眾多領域中，流體的精確控制至關重要。ZDLP不銹鋼電動調節閥作為一種關鍵的流體控制設備，正發揮著不可替代的作用。它廣泛應用于化工、石油、電力、冶金、輕工、醫藥、食品等行業的自動化控制系統中。了解其功能及操作要求，對于正確使用該設備，確保系統的穩定運行、提高生產效率以及保障安全等有著深遠的意義。

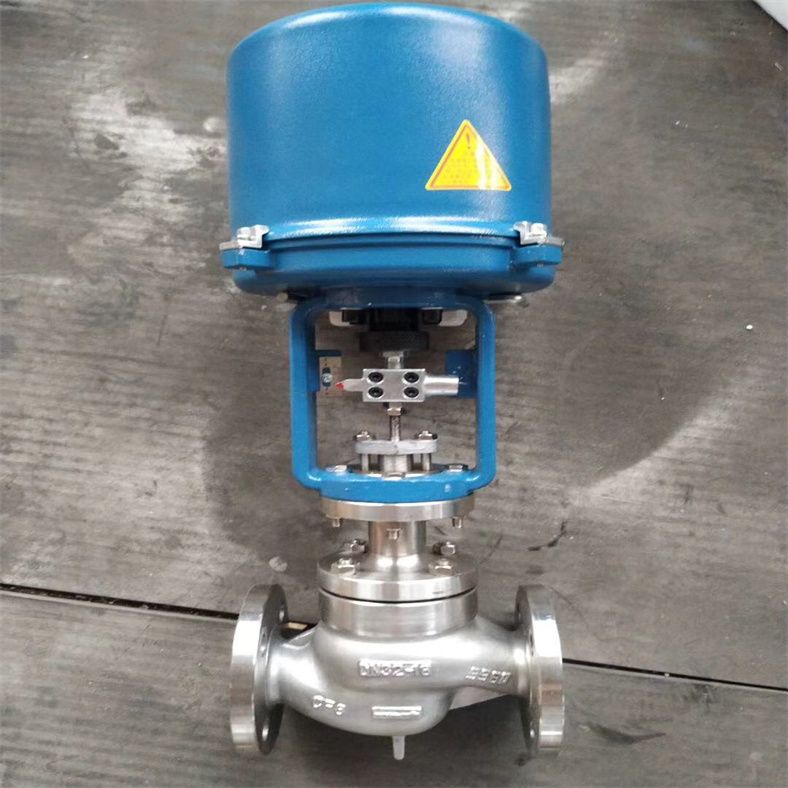

由PS系列和3610系列直行程電動執行機構和低流阻直通單座閥組成。（也可配其它品牌直行程執行機構）。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號（4-20mADC或1-5VDC）及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。控制精度和性能比DKZ型有明顯提高。單座調節閥適用于對泄露量求嚴格、閥前后壓差低及有一定粘度的場合。電子式電動單座調節閥廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。

二、ZDLP不銹鋼電動調節閥操作使用說明的功能

（一）流量調節功能

精確控制
ZDLP不銹鋼電動調節閥能夠對管道內的流體流量進行精確的調節。它通過電動執行機構驅動閥芯的移動，改變閥門的開度，從而實現對流量從*小到*大范圍的精準控制。在化工生產過程中，例如在化學反應中，精確的流量控制可以確保反應物按照準確的比例混合，從而提高反應的效率和產品的質量。

線性調節
這種調節閥具有良好的線性調節特性。也就是說，閥門開度與流量之間呈現近似線性的關系。這一特性使得操作人員可以根據預先設定的流量需求，方便地通過調節閥門開度來達到目標流量。在供熱系統中，線性調節功能能夠根據室外溫度的變化，準確地調節熱水的流量，以滿足室內溫度的穩定需求。

（二）壓力調節功能

穩壓作用
ZDLP不銹鋼電動調節閥可以對管道內的流體壓力進行調節。當上游壓力波動時，通過調節閥的自動調節，可以穩定下游的壓力。在石油開采過程中，從油井中抽出的原油壓力不穩定，通過在輸送管道上安裝這種調節閥，可以確保原油以穩定的壓力進入后續的處理設備，避免因壓力過高或過低對設備造成損害。

減壓功能
它還具備減壓功能。在一些高壓流體系統中，后續的設備或工藝可能只需要較低的壓力。ZDLP不銹鋼電動調節閥能夠將高壓流體降低到合適的壓力范圍，以滿足不同的工藝需求。例如在城市供水系統中，來自水廠的水壓力較高，經過電動調節閥的減壓后，以合適的壓力供應給居民用戶。

（三）切斷功能

嚴密關閉
在某些情況下，ZDLP不銹鋼電動調節閥需要起到切斷流體的作用。它的閥芯和閥座經過精密加工，能夠實現嚴密關閉。在化工生產的物料輸送管道中，當需要停止某一物料的輸送時，調節閥可以關閉，防止物料的泄漏，保障生產的安全性和物料的準確計量。

緊急切斷
在遇到緊急情況，如管道泄漏、設備故障等時，該調節閥可以迅速執行緊急切斷操作。電動執行機構能夠快速驅動閥芯達到關閉位置，*大限度地減少流體的泄漏和可能造成的危害。

三、ZDLP不銹鋼電動調節閥操作使用說明的操作要求

（一）安裝前的操作要求

檢查設備完整性
在安裝ZDLP不銹鋼電動調節閥之前，必須仔細檢查設備的完整性。檢查內容包括閥門的外觀是否有劃傷、變形，電動執行機構的外殼是否有破損，各連接部件是否齊全等。任何外觀上的損壞都可能影響閥門的性能和使用壽命。

核對規格型號
要嚴格核對調節閥的規格型號是否與設計要求相符。不同的工況需要不同規格型號的調節閥，例如流量范圍、壓力等級、介質類型等都是確定規格型號的重要因素。如果規格型號錯誤，將無法滿足實際的流體控制需求。

清潔工作
對閥門內部和連接管道進行清潔是安裝前的操作。管道內可能存在雜質、鐵銹等異物，如果進入閥門內部，可能會堵塞閥芯與閥座之間的間隙，影響閥門的正常調節功能。

（二）安裝過程中的操作要求

正確的安裝方向
ZDLP不銹鋼電動調節閥在安裝時必須保證正確的安裝方向。一般來說，閥體上會有流向標識，要按照標識方向進行安裝，以確保流體的正常流動和閥門的正常工作。如果安裝方向錯誤，可能會導致閥門調節功能失常，甚至無法正常工作。

可靠的連接
閥門與管道之間的連接必須牢固可靠。根據管道的材質和工況，可以采用法蘭連接、螺紋連接等方式。在法蘭連接時，要確保法蘭密封面的平整，安裝墊片，并均勻擰緊螺栓，防止泄漏。螺紋連接時要注意螺紋的旋向和擰緊力矩，避免螺紋損壞。

安裝位置的選擇
選擇合適的安裝位置對于調節閥的性能也有重要影響。應盡量避免安裝在振動較大的地方，以免影響閥門的調節精度和電動執行機構的壽命。要考慮到便于操作和維護，周圍要有足夠的空間以便進行檢修和調試等工作。

（三）調試階段的操作要求

電氣連接檢查
在調試之前，首先要檢查電動調節閥的電氣連接是否正確。包括電源線的連接是否牢固，信號線的連接是否正確無誤，接地是否良好等。電氣連接錯誤可能會導致電動執行機構無法正常工作，甚至損壞設備。

初始化設置
按照設備說明書進行初始化設置，包括設定閥門的行程范圍、零點和滿度等參數。這些參數的準確設置是保證閥門能夠精確調節的基礎。例如，行程范圍的設置決定了閥門開度的*大和*小值，如果設置錯誤，將無法實現預期的流量或壓力調節。

手動操作測試
在進行自動調試之前，先進行手動操作測試。通過手動操作電動執行機構，觀察閥門的動作是否靈活，閥芯是否能夠平穩地在閥體內移動，閥門的開度指示是否準確等。手動操作測試可以及時發現閥門機械部分存在的問題，如閥芯卡滯等。

（四）運行過程中的操作要求

定期巡檢
在ZDLP不銹鋼電動調節閥運行過程中，要定期進行巡檢。巡檢內容包括檢查閥門的外觀是否有泄漏現象，電動執行機構的運行狀態是否正常，閥門的開度是否與設定值相符等。定期巡檢可以及時發現潛在的問題，避免故障的擴大化。

故障處理
如果在運行過程中發現閥門出現故障，如調節不準確、動作遲緩等，要及時進行故障處理。首先要根據故障現象進行分析，判斷是電氣部分還是機械部分的問題。對于電氣問題，可以檢查線路、控制器等；對于機械問題，可能需要拆卸閥門進行檢查和維修，如清理閥芯與閥座之間的雜質、更換磨損的部件等。

數據記錄
要對調節閥的運行數據進行記錄，包括流量、壓力、閥門開度、運行時間等。這些數據可以用于分析閥門的性能變化趨勢，為設備的維護和優化提供依據。例如，如果發現流量逐漸下降，而閥門開度沒有變化，可能是閥芯與閥座之間有堵塞現象，需要及時進行清理。

ZDLP電子式電動單座調節閥調節機構主要技術參數

公稱通徑mm	G3/4”	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
閥座通徑mm	3	4	5	6	7	8	10	12	15	20	26	32	40	50	66	80	100	125	150	200	250	300	可與本公司商洽生產
額定流量系數kv	直線型	0.08	0.12	0.20	0.32	0.5	0.8	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1000	1600
等百分比							1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	900	1440
公稱壓力（MPa）	0.6,1.6， 2.5， 4.0， 6.4
行程（mm）	10	16	25	40	60	100
流量特性	直線	直線，等百分比，快開
工作溫度℃	-40～230℃（常溫型），散熱片式230～450℃（中溫型），特殊訂貨-100～600℃
法蘭尺寸	符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
閥體材質	WCB（ZG230-450）、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
閥芯材質	1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
閥體型式	直通單座鑄造球型閥
上閥蓋型式	普通式（常溫），熱片式（中溫），長頸式（低溫）
配用電動執行機構型號	PSL	PSL-201	PSL-202	PSL-204	PSL-208	PSL-312	PSL325
361L	361LSA-08 361LXA-08	361LSA-20	361LSB-30	361LSB- 50	361LSC-65	361LSC-99
防爆型	361LXA-20	361LXB-30	361LXB- 50

注：1.可為用戶提供ANSI、JPI、JPI等國處法蘭標準的產品，其法蘭距按用戶需要確定。
2.工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決

1、電子式電動單座調節閥執行機構主要技術參數

型號	額定輸出力N	速度mm/s	技術參數
PSL	361L	PSL	361L	PSL	361L	PSL	361L
201	361LSA-08 361LXA-08	1000	800 800	0.25	4.2 4.2	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V （信號線用屏蔽線）輸出信號：DC4～20mA 防護等級：IP67 帶手輪	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V （信號線用屏蔽線）輸出信號：DC4～20mA 防護等級：相當IP55 隔爆標志：ExdⅡBT4 帶手柄
202	361LSA-20 361LXA-20	2000	2000 2000	0.50	2.1 2.1
204	361LSB-30 361LXB-30	4500	3000 3000	0.50	3.5 3.5
208	361LSB-50 361LXB-50	8000	5000 5000	1.00	1.7 1.7
312	361LSC-65	12000	6500	0.60	2.8
325	361LSC-99	25000	10000	1.0	2.0

2、ZDLP電子式電動單座調節閥性能指標

項目	指標值
基本誤差％	配3610L±2.5；帶定位器 ±1.0
回差％	配361L ±2.0；配PSL±1.0
死區％	1.0
始終點偏差％	電開	始點	±2.5
終點	±2.5
電關	始點	±2.5
終點	±2.5
可調范圍	50：1
額定行程偏差％	2.5
泄量量L/H	符合JB/T7387-94 IV級小于閥的額定容量×10-4

3、ZDLP電子式電動單座調節閥允許壓差

公稱通徑（mm）	20	25	40	50	65	80	100	150	200	250	300
閥座直徑（mm）	10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
執行機構	允許壓差△P（MPa）
配PSL	PSL202	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
PSL204						4.31	2.76	1.76	1.04	0.69	0.44
PSL208									1.86	1.23	0.78	0.50	0.35	0.20
PSL320												1.26	0.87	0.49	0.32	0.22
配361L	361LSA-20	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
361LSB-50						4.79	3.06	1.96	1.16	0.76	0.49
361LSC-65									1.51	0.99	0.64	0.41	0.28
361LSC-99												0.63	0.44	0.25	0.16	0.11

注:實際配置需根據具體工藝參數確定。如果允許壓差一清楚或zui大工作壓差超出列表范圍，請與我們，采取適當方法可解訣.

公通徑（mm）	20	25	40	50	65	80	100	150	200	250	300
L（mm）	PN1.6MPa	181	184	222	254	276	298	352	451	600	720	820
PN4.0MPa	194	197	235	267	292	317	368	473	600	760	850
PN6.4MPa	206	210	251	286	311	337	394	508	650	800	870
H1（mm）	67	72	87	92	105	110	127	174	209	300	350
配PSL	H（mm）	普通型	738	750	765	767	845	857	875	1025	1045	1252	1545
散熱片型	888	900	930	937	1025	1042	1085	1285	1305	1805	1825
D（mm）	176	225
重量（KG）	15	17	24	29	49	61	82	150	211	370	570
配361L	H（mm）	普通型	501	513	650	652	770	782	800	1080	1125	1345	1365
散熱片型	651	663	815	822	950	967	1010	1340	1385	1625	1645
D（mm）	225	310
重量（KG）	23	24	39	44	64	76	97	203	264	418	618

四、ZDLP不銹鋼電動調節閥操作使用說明結論
ZDLP不銹鋼電動調節閥具有流量調節、壓力調節和切斷等多種重要功能，在眾多行業的流體控制系統中發揮著關鍵作用。為了確保其正常運行，在安裝前、安裝過程中、調試階段以及運行過程中都有著嚴格的操作要求。只有嚴格按照這些操作要求進行操作，才能充分發揮該調節閥的功能，提高系統的穩定性、可靠性和安全性，延長設備的使用壽命，從而為各行業的生產和運營提供有力的保障。

▲ 安裝前準備

在安裝調節閥之前，必須確保工藝管道已經過嚴格吹掃并驗收合格。絕不能因趕工期或人員不足而省略這一步驟，直接將調節閥安裝進管道進行吹掃和試壓。這種做法極可能導致試車時出現調節閥卡澀、堵塞、行程不到位，甚至密封面損壞等嚴重事故。一旦發生這些問題，不僅會浪費更多時間和資源，還會嚴重影響工期。

科學的時間管理方法是，根據調節閥的結構進行分類處理。對于那些閥芯和內腔通路復雜、容易阻塞和積留雜物的精密度較高的調節閥，必須在管道吹掃和試壓合格后再次進行安裝。而對于直通型閥體、閥內件簡單且不易積留雜物的調節閥（例如標準蝶閥、直通球閥和隔膜閥等），可以在閥門全開位進行吹掃和試壓，但需注意，如果閥門有凸起閥座或可能阻留雜物，則必須在吹掃后拆下清理。

▲ 聯動試驗前檢查

在聯動試驗前，需要仔細檢查調節閥的控制管、線路連接以及各種附件和標識，確保它們裝配牢固且齊全。同時，還需校對各種接線是否正確無誤，并注意信號屏蔽纜、線的屏蔽層應單端接地，以避免形成環流。此外，一般應先進行單機動作的校驗，以確認供電電壓或供氣壓力、控制信號和反饋信號的匹配情況，以及聯鎖接線的正確性。

▲ 電動門調試

在聯動試驗過程中，電動門的調試至關重要。首先，應確保電動門的手動機構已置于自動位置，以釋放其自動控制功能。其次，在電動門處于“自動”工作狀態時，需特別注意執行器電動機的通電情況，避免手動操作干擾其自動控制。通過精心調試，可以確保電動門在聯動試驗中發揮穩定、可靠的作用。

▲ 外觀檢查與手動操作

在調試電動門之前，首要步驟是進行外觀檢查。確保電動門整體完好無損，所有螺栓連接緊固可靠。同時，應仔細查看電動頭上的銘牌標志，確保其清晰可辨。此外，還需檢查開關位置指示器，確保其功能完好，能夠準確顯示電動門的開關狀態。通過這些外觀檢查，可以為后續的調試工作奠定基礎，確保電動門能夠安全、穩定地投入使用。

在外觀檢查完成后，下一步是進行手動操作電動門的校驗。通過就地手動開啟和關閉電動門，可以檢驗其機構的靈活性和是否存在卡澀現象。同時，將電動門手動放置在半開位置，并仔細觀察開度指示器，確保其顯示準確無誤。這一步驟對于確保電動門后續的調試和穩定運行至關重要。

▲ 電動門控制校驗

在電動門調試時，須將手動機構置于自動位置，并逐步測試就地和遠方控制模式，確保控制方向和實際操作一致。具體步驟包括開度指示測試、燈光信號確認以及在不同模式下閥門開閉操作的準確性。

▲ 氣動門調試

▲ 外觀與手動操作

在氣動門調試中，首先進行外觀檢查，確認氣動門及其組件均處于良好狀態，包括各螺栓緊固、氣缸完整、儀用氣管道連接無誤，以及開關位置指示器功能正常。接下來，進行手動操作測試，以確保氣動門的機構靈活且無卡澀現象，并嘗試將閥門手動開啟至半開狀態，以驗證其手動操作的順暢性。

▲ 氣動門控制校驗

為氣動門提供氣源，并仔細監控氣缸內的氣壓，確保其在正常的工作范圍內。通過遠方控制氣動門進行關閉操作，同時觀察閥門下限限位開關的動作情況，確認開度指示在關閉位置，且DCS系統正確顯示閥門已全關。同樣地，通過遠方控制氣動門進行開啟操作，觀察閥門上限限位開關的動作，確認開度指示在開啟位置，且DCS系統顯示閥門已開啟。

完成一系列操作后，我們需要對氣動門進行一次完整的全行程開啟和關閉操作，檢查開度指示、燈光信號等是否準確無誤，并記錄下閥門全行程所需的時間。
