ZDLP型電子式電動調節閥選型分析

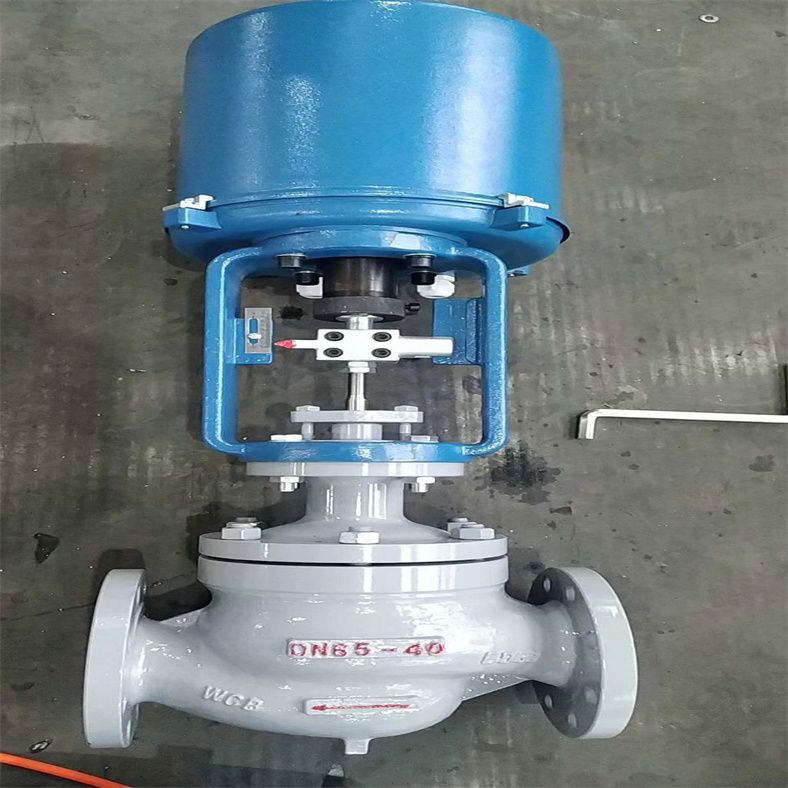

ZDLP型電子式電動調節閥,電子式電動單座調節閥接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。精小型電動調節閥廣泛應用于控制氣體、液體、蒸汽等介質，工藝參數加如壓力、流量、溫度、液位保持在給定值。小型電動調節閥有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性經確、拆裝方便等。

由361OL系列型電子式電動執行機構和單座調節機構組成，電動執行機構內有伺服系統，無須另配伺服放大器，有輸入訊號及電源即可控制運轉，連線簡單。調節機構閥芯是采用頂導向。單座式適用于對外泄漏量要求嚴格、閥前后壓差低及有一定粘度和含纖維介質的場合；

針對上述現有技術存在的不足，本實用 的目的是提供一種操控簡便，溫度的控制極為準確，而且操控精度較高，出水口的水流量和流速明顯提升，使用效果的流量控制閥。本系列產品公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范圍由-40℃~450℃，接受信號為0~10mA.DC或4~20mA.DC。其中電動單座調節閥適用于壓差較小，介質粘度較大或稍有顆粒雜質場合。電動套筒調節閥適用于壓差較大場合。按閥內件密封部分材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉時泄漏量可達VI級（零泄漏）標準。按填料不同可分為一般填料密封和波紋管密封兩種，前者用一般場合，而后者用至不允許外漏的重要場合。流量特性為線性或等 比。配用不同的執行機構可分為普通型和電子型兩種。多種多樣的品種規模可供選擇。

ZDLP型電子式電動調節閥選型分析為實現上述的目的，本實用 提供了以下技術方案:

—種流量控制閥，閥體上設有兩個進水口和一個出水口，閥體內設有具有一端開口的進水腔，兩進水口和出水口均與進水腔連通，進水腔內設有閥芯，出水口設于兩進水口之間的進水腔內，閥芯的軸向寬度小于出水口的口徑；閥體上設有與出水口連通的出水通道，閥芯上安裝有閥桿，閥桿的一端安裝有溫度感應探頭，溫度感應探頭伸至出水通道內，溫度感應探頭膨脹可頂動閥桿帶動閥芯向閥桿的另一端方向位移，進水腔的腔口上安裝有調節頭，調節頭可限制閥桿位移大小。

ZDLP型電子式電動調節閥選型分析產品特點

閥體按流體力學原理設計的等截面低流阻流道，額定流量系數增大30%。

可調節范圍大，固有可調比為50，流量特性有直線和等 比。

調節切斷型采用軟密封結構閥芯，達VI級泄漏標準（零泄漏）。

伺服放大器采用深度動態負反饋，可提高自動調節精度。

電動操作器有多種形式，可適用于4~20mA。DC或0~10mA.DC。

電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。

波紋管密封型調節閥對移動的閥桿形成的密封，堵絕流體外漏。

ZDLP型電子式電動調節閥選型分析

因此，在選擇調節閥流量特性時，應先考慮選擇工作流量特性。然后，根據實際應用選擇理想流量特性。在生產中常用的理想流量特性是線性、等 比和快開特性。而快開特性主要用于雙位控制及程序控制，因此調節閥流量特性的選擇通常是指合理選擇線性和等 比理想流量特性。

在實際使用時，調節閥總是安裝在工藝管路系統中，調節閥前后的壓差是隨著管路系統的阻力而變化的。因此，選擇調節閥的流量特性時，不但要依據過程特性，還應結合系統的配管情況來考慮。

(1)根據過程特性，選擇閥的工作流量特性。常規控制器的控制規律是線性的，控制器的參數整定后希望能適應一定的工作范圍，不需要經常調整。這就要求廣義對象是線性的，即在遇到負荷、閥前壓力變化或設定值變動時，廣義對象的特性基本保持不變。因此，從自動控制系統的角度看，要求調節閥工作特性的選取原則是使整個廣義對象具有線性特性，即在廣義對象中，除調節閥外其余部分的特性（變送器特性、過程特性）為線性時，應 線性工作流量特性的調節閥（即Kv為常數）；如果變送器特性為線性，而過程特性的放大系數瓦是隨操縱變量的增加而減小時，則調節閥應 等 比工作流量特性。總之，當廣義對象（除調節閥外）具有非線性特性時，調節閥應該能夠克服它的非線性影響而使廣義對象接近為線性特性。

(2)根據配管情況，從所需的工作流量特性出發，推斷出理想流量特性。在生產現場調節閥總是與管道等設備連在一起使用的，所以必然存在著配管阻力，使調節閥的工作流量特性與理想流量特性存在一定差異。因此，在選擇調節閥特性時，還應結合系統的工藝配管情況來考慮。依據工藝配管情況確定壓降比S值后，可以從所選的工作流量特性出發，確定理想流量特性。

ZDLP型電子式電動調節閥選型分析主要技術參數

ZDLP型電子式電動調節閥選型分析主要零部件

ZDLP型電子式電動調節閥選型分析性能參數

ZDLP型電子式電動調節閥選型分析外形尺寸

電動閥門控制器的安裝與調整需要遵循一定的規范和步驟，以下是詳細介紹：

一、ZDLP型電子式電動調節閥選型分析安裝

安裝前檢查

1、檢查控制器的型號、規格是否與電動閥門匹配，包括電壓、信號類型、控制方式等參數。

2、檢查控制器外觀有無損壞、零部件是否齊全，各接線端子有無松動，顯示屏及操作按鈕是否正常。

確定安裝位置

1、選擇干燥、通風良好、無腐蝕性氣體的場所安裝控制器，周圍環境溫度應在控制器允許的工作溫度范圍內，一般為 - 20℃～60℃。

2、安裝位置應便于操作和維護，遠離強電磁場干擾源，如大型電機、變壓器等，距離一般應大于 1 米。

3、盡量將控制器安裝在靠近電動閥門的地方，以縮短連接電纜的長度，減少信號傳輸損耗，但要確保有足夠的空間進行布線和檢修。

固定控制器

根據控制器的安裝方式（如壁掛式、導軌式等），使用相應的安裝工具和配件進行固定。對于壁掛式控制器，用膨脹螺栓或螺絲將其固定在墻壁上，確保安裝牢固、平穩。

連接線路

1、按照控制器的接線圖，正確連接電源線、信號線和電動閥門的控制線。電源線應連接到合適的電源插座或配電箱，確保電壓穩定、符合控制器要求。

2、信號線用于傳輸控制信號，如 4-20mA 信號、開關量信號等，要注意接線的極性和屏蔽，防止信號干擾。

連接電動閥門的控制線時，要確保與閥門的電機和反饋裝置正確連接，一般有公共端、開閥線、關閥線等，需對應連接準確。

二、ZDLP型電子式電動調節閥選型分析調整

參數設置

1、進入控制器的參數設置界面，根據電動閥門的實際工作要求，設置基本參數，如閥門類型（球閥、蝶閥、閘閥等）、閥門行程、控制模式（開關控制、比例控制等）。

2、設置控制參數，如 PID 參數（比例系數、積分時間、微分時間），以優化控制效果。對于簡單的開關控制，可能只需設置開關閾值等參數。

根據現場的工藝流程和安全要求，設置報警參數，如超溫報警、過載報警、限位報警等的閾值和報警方式。

零點和量程調整

零點調整：在閥門全關狀態下，調整控制器的零點電位器或通過軟件設置，使控制器的輸出信號為零或對應閥門全關的信號值，如 4mA。

量程調整：將閥門全開，調整控制器的量程電位器或軟件參數，使控制器的輸出信號為滿量程值，如 20mA，對應閥門全開狀態。

限位調整

1、電動閥門通常有機械限位和電子限位，先調整機械限位，通過調整閥門上的限位螺栓或擋塊，確定閥門的全開和全關位置，確保閥門在極限位置時能夠可靠停止。

2、然后進行電子限位調整，在控制器中設置電子限位參數，一般要略小于機械限位的范圍，以提供雙重保護，防止閥門過開或過關。

調試運行

1、在完成安裝和初步調整后，接通電源，進行手動操作調試，通過控制器的操作按鈕或界面，分別控制閥門的開啟和關閉，觀察閥門的動作是否正常，位置反饋是否準確。

2、進行自動控制調試，根據實際的控制需求，模擬輸入信號或與上位控制系統連接，檢查控制器在自動控制模式下的運行情況，是否能夠按照設定的參數和要求準確控制閥門的開度。

3、檢查控制器的報警功能是否正常，可通過模擬故障條件，如超溫、過載等，觀察控制器是否能夠及時發出報警信號，并采取相應的保護措施。

電動調節閥的安裝方法是一個涉及多個步驟的細致過程，以下是根據多個來源歸納的安裝步驟和注意事項：

一、ZDLP型電子式電動調節閥選型分析安裝前準備

閱讀操作手冊：在安裝閥門之前，務必先閱讀制造商提供的操作手冊或安裝指導，了解產品的特性、安裝要求以及安全注意事項。

檢查閥門和配件：確認閥門和配件是否完好無損，是否與管道連接匹配。檢查閥門在運輸和存放過程中是否受損，如有問題應及時通報并更換。

管道清潔：確保安裝閥門的管道內沒有雜質和污垢，如焊渣、金屬碎屑等。這些異物可能會損壞閥門的密封表面或阻礙閥芯的運動，導致閥門無法正確關閉。

二、ZDLP型電子式電動調節閥選型分析安裝步驟

確定安裝位置：根據實際需要和管道布局，確定電動調節閥的安裝位置。通常，執行機構應垂直放置并位于閥門的上部，如果必須水平安裝，則應對執行機構增加額外的垂直支撐。

連接管道：使用適當?shù)拿芊鈩�將閥門安裝在管道上，并確保閥門的連接緊固，防止泄漏。對于法蘭連接的閥體，要確保法蘭面準確地對準，使墊片表面均勻地接觸。在法蘭對中后，輕輕旋緊螺栓，*后以交錯形式旋緊這些螺栓，以避免產生不均勻的墊片負載。

安裝電動執行機構：根據電動執行機構的安裝說明，將其安裝在閥門上。注意連接電源線和控制線時，要確保正確連接，防止接錯導致設備損壞。

調試與測試：安裝完成后，通過手動操作或使用控制系統將閥門調整到所需的位置，并檢查閥門是否能夠順暢運行，沒有卡滯現象。同時，測試閥門的開關功能和調節能力是否正常。

三、ZDLP型電子式電動調節閥選型分析注意事項

確保足夠的空間：在閥門的上面和下面留有足夠的空間，以便在檢查和維護時能夠方便地拆卸執行機構或閥芯。

避免應力集中：在安裝過程中，要注意避免對閥桿和執行機構產生過大的應力，防止導致支架斷裂或閥桿變形。

電氣安全：在進行電氣連接時，務必遵守相關的電氣安全規定，確保操作人員的安全。

定期檢查與維護：安裝完成后，應定期對電動調節閥進行檢查和維護，確保其長期穩定運行。
